A عبور اتاق تمیز از پنجره یک دستگاه انتقال مواد محصور شده است که در دیوار بین اتاق تمیز و اتاق غیر تمیز (یا بین مناطق با طبقه بندی های مختلف تمیزی) نصب می شود. عملکرد اصلی آن عبارت است از: برای انتقال ایمن اقلام کوچک تا متوسط بدون باز کردن درب اصلی دسترسی یا ایجاد اختلال در اختلاف فشار مثبت اتاق . از طریق یک مکانیسم قفل دو درب و ساختار آب بندی، عبور از پنجره ها می تواند فرکانس ورود و خروج پرسنل را تا بیش از 80٪ کاهش دهد و به طور قابل توجهی خطر نفوذ ذرات و میکروبی را کاهش دهد. آنها زیرساخت های ضروری برای انطباق با قوانین GMP، ISO 14644 و FDA [^2^] در نظر گرفته می شوند.

در صنایعی مانند میکروالکترونیک، بیوداروها، اتاق‌های عمل بیمارستان و فرآوری مواد غذایی، عبور از پنجره‌ها از «لوازم جانبی اختیاری» به «تاسیسات اجباری» تبدیل شده است. برای مثال، الزامات FDA برای تولید داروی استریل (محیط‌های پس‌زمینه درجه A/B) به صراحت بیان می‌کند که موادی که وارد مناطق هسته استریل می‌شوند باید از یک گذرگاه از پنجره یا قفل هوا، مجهز به اقدامات ضدعفونی مؤثر عبور کنند.

سه نوع اصلی و سناریوهای کاربردی آنها

بر اساس روش های به هم پیوسته و عملکرد اتاق تمیز، عبور از پنجره ها به سه دسته تقسیم می شود. انتخاب باید طبقه بندی تمیزی، خطر آلودگی مواد و بودجه را در نظر بگیرد:

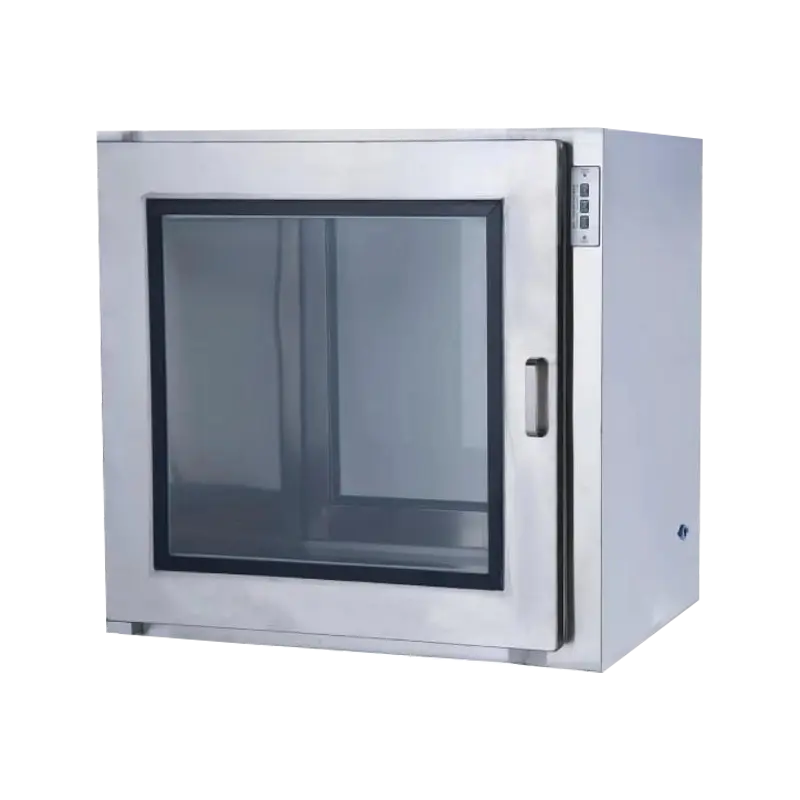

عبور قفل الکترونیکی از طریق پنجره

از قفل و سنسورهای الکترومغناطیسی برای قفل کردن دو درب استفاده می کند. هنگامی که یک درب جانبی باز می شود، درب مقابل به طور خودکار قفل می شود. زمان پاسخ قفل الکترونیکی معمولاً کمتر از 0.5 ثانیه است که قابلیت اطمینان بالایی را ارائه می دهد. مناسب برای ایزو کلاس 5 (کلاس 100) و اتاق های تمیز درجه بالاتر . برخی از مدل های ممتاز دارای نشانگرهای وضعیت LED و عملکردهای هشدار خطا برای نظارت در زمان واقعی [^68^] هستند.

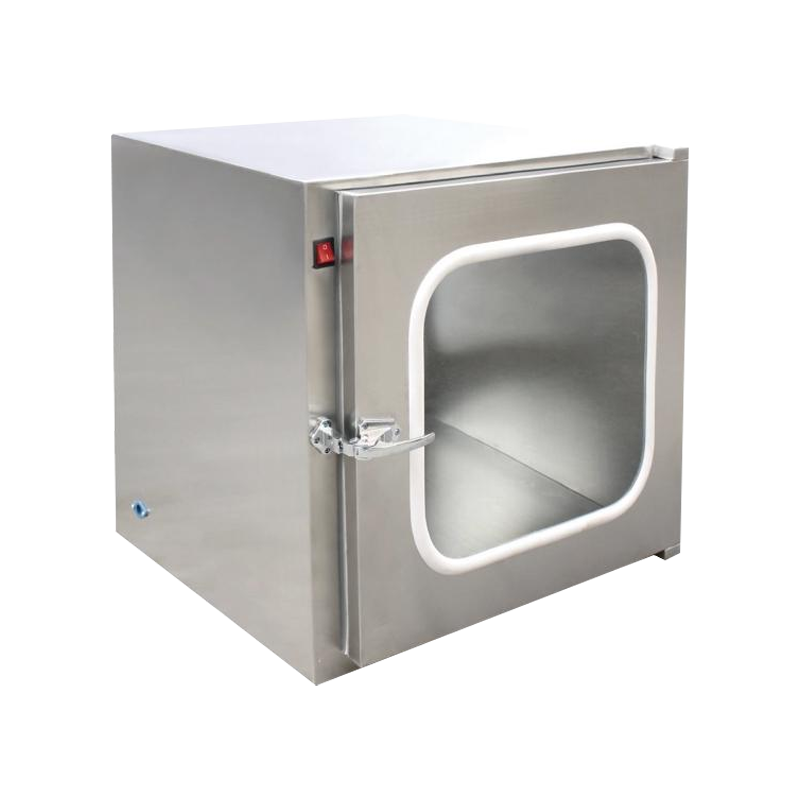

اینترلاک مکانیکی عبور از پنجره

از طریق اتصالات فیزیکی یا مکانیزم‌های بادامک، بدون نیاز به نیروی خارجی و ارائه هزینه‌های نگهداری کم، به قفل شدن دو درب دست می‌یابد. اینترلاک های مکانیکی مناسب برای ایزو کلاس 7-8 (کلاس 10000-100000) مناطق تمیز عمومی یا محیط های ضد انفجار با الزامات ایمنی الکتریکی خاص. اشکال این است که قطعات مکانیکی ممکن است در طول زمان فرسوده شوند. یک تأیید عملکرد اینترلاک هر 12 ماه توصیه می شود [^48^].

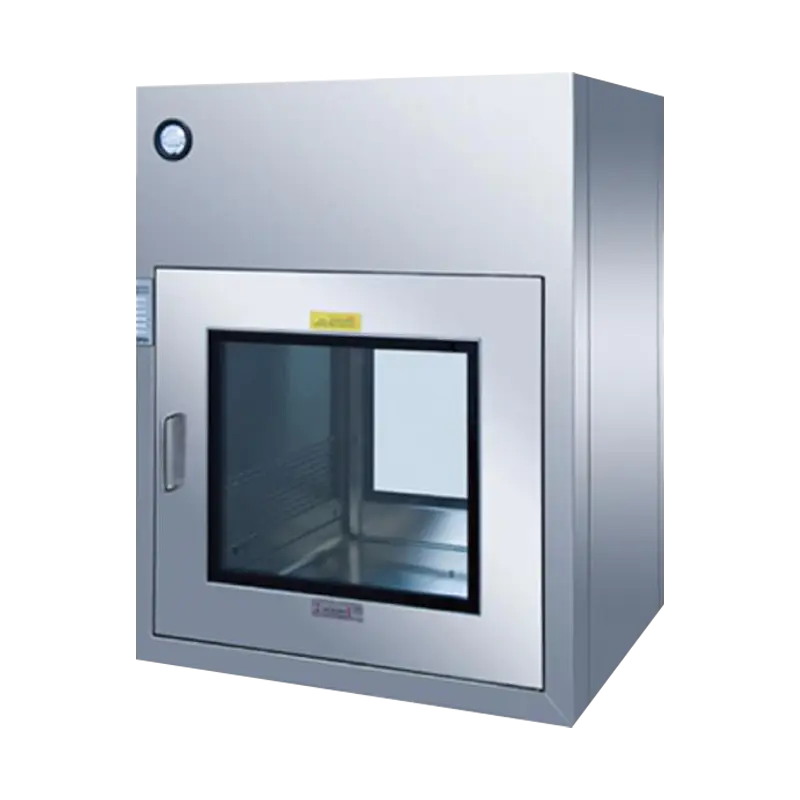

عبور از پنجره خود تمیز شونده (دینامیک).

این واحدها علاوه بر عملکرد اصلی در هم قفل شدن، یکپارچه می شوند واحدهای فیلتراسیون HEPA و لامپ های استریلیزاسیون فرابنفش (UV). . دمنده های داخلی، هوای فیلتر شده را در داخل محفظه با سرعت 375 CFM (تقریباً 636 متر مکعب بر ساعت) به گردش در می آورند، که امکان تصفیه اولیه محفظه را قبل از انتقال آیتم فراهم می کند. این نوع معمولاً در آزمایشگاه‌های بیولوژیکی، کارگاه‌های فرمولاسیون استریل و داروخانه‌های بیمارستانی استفاده می‌شود که مؤثرترین راه‌حل برای جلوگیری از آلودگی متقابل است [^67^].

مشخصات کلیدی ساختاری و مواد

عملکرد یک پنجره عبوری مستقیماً به طراحی ساختاری و انتخاب متریال آن بستگی دارد. پیکربندی‌های استاندارد صنعتی معمولاً از این مشخصات پیروی می‌کنند:

درمان بدنه و سطح کابینت

بدنه کابینه اصلی از ساخته شده است فولاد ضد زنگ SUS304 یا SUS316L . SUS316L حاوی مولیبدن است که مقاومت بالایی در برابر خوردگی کلرید در مقایسه با 304 ارائه می دهد و آن را برای محیط های ضد عفونی بیمارستانی یا مناطق پر نمک ساحلی مناسب می کند. ضخامت دیوار استاندارد 1.2-1.5 میلی متر است، با گوشه های گرد داخلی (R≥10 میلی متر) برای حذف مناطق مرده بهداشتی و تسهیل تمیز کردن و ضد عفونی کردن [^63^]. برخی از محصولات اقتصادی از فولاد نورد سرد با پوشش پودری برای کلاس ISO 8 و زیر مناطق تمیز عمومی استفاده می کنند.

پنجره مشاهده و سیستم آب بندی

پنجره های مشاهده به صورت استاندارد مجهز شده اند شیشه سکوریت 5 میلی متری ; برخی از محیط های ضد الکتریسیته ساکن به پلی کربنات ESD نیاز دارند. در آب بندی قاب درب از واشرهای سیلیکونی درجه بهداشتی یا پدهای آب بندی ژل پلی اورتان، با الزامات مجموعه فشرده سازی کمتر از 15% برای اطمینان از نشتی صفر تحت اختلاف فشار 30± Pa استفاده می کند. طبق داده های اندازه گیری شده، سیستم های آب بندی با کیفیت بالا می توانند نرخ نشت عبور از پنجره را زیر 0.01% کنترل کنند [^48^].

اینترلاک و پیکربندی استریلیزاسیون

معمولاً قابلیت عبور خود تمیز شونده از پنجره ها را دارد لامپ های استریلیزاسیون 15 تا 30 وات UV در طول موج 253.7 نانومتر، با دوز تابش ≥40 mJ/cm² برای غیرفعال سازی موثر میکروبی سطح مورد نیاز است. واحدهای فیلتراسیون HEPA باید دارای رتبه بندی های H13 یا H14 باشند (بازده فیلتر ≥99.97% یا ≥99.995% برای ذرات 0.3 میکرومتر) و دارای گیج های فشار دیفرانسیل باشند. هنگامی که مقاومت ترمینال به 2-2.5 برابر مقاومت اولیه (معمولاً 250-300 Pa) رسید، فیلترها باید تعویض شوند [^67^].

ملزومات انتخاب اندازه و نصب

ابعاد عبور از پنجره باید با ضخامت دیوار، حجم مواد و گردش کار عملیاتی مطابقت داشته باشد. اندازه‌های استاندارد رایج و دستورالعمل‌های انتخاب موارد زیر است:

نکات نصب زیر نیاز به توجه دارند:

• ابعاد بازشو دیوار باید باشد 5-10 میلی متر بزرگتر از قاب بیرونی پنجره عبور کنید تا امکان تنظیم تراز و پر کردن درزگیر فراهم شود.
• ارتفاع نصب به طور معمول است 800-1000 میلی متر بالاتر از سطح کف، مطابق با محدوده عملیاتی ارگونومیک.
• شکاف بین پنجره و دیوار باید با درزگیر سیلیکونی خنثی یا واشرهای EPDM مهر و موم شود تا از نشت اختلاف فشار جلوگیری شود.
• عبور خود تمیز شونده از پنجره ها به پریزهای برق رزرو شده (معمولاً 120 ولت / 220 ولت، تک فاز) و زمین قابل اطمینان [^63^] نیاز دارد.

برنامه های کاربردی صنعت و الزامات انطباق

عبور از پنجره ها در چندین صنعت با الزامات تمیزی دقیق اعمال می شود. استانداردهای انطباق در صنایع مختلف درجه پیکربندی را تعیین می کنند:

داروسازی و بیوتکنولوژی

طبق ضمیمه 1 GMP (بازبینی 2022)، انتقال مواد بین مناطق درجه A/B و مناطق درجه C/D در تولید داروی استریل باید از پنجره های مجهز به گذرگاه استفاده شود. اینترلاک الکترونیکی و استریلیزاسیون UV . در آزمایشگاه‌های سلولی و ژن درمانی (CGT)، جایی که فضا در بالاترین سطح قرار دارد، گذرگاه دیواری فشرده از طریق پنجره‌ها (ابعاد داخلی 24 اینچ) ترجیح داده می‌شود که الزامات انطباق را بدون مصرف سطح زمین تمیز با ارزش برآورده می‌کند [^2^].

میکروالکترونیک و نیمه هادی ها

در تاسیسات ساخت و بسته بندی/آزمایش ویفر، از پنجره ها عبور کنید باید ملاقات کند ISO 14644-1 کلاس 5 (ISO 5) استانداردها این سناریوها معمولاً مواد ایمن برای ESD (مانند پنجره های مشاهده پلی کربنات ضد استاتیک) را برای جلوگیری از آسیب تخلیه الکترواستاتیک به اجزای حساس انتخاب می کنند. برخی از خطوط تولید پیشرفته همچنین پورت های تصفیه نیتروژن را برای کاهش بیشتر آلودگی مولکول های اکسیژن و ذرات پیکربندی می کنند.

بیمارستان ها و صنایع غذایی

اتاق‌های عمل بیمارستان و بخش‌های تامین استریل مرکزی (CSSD) برای انتقال ابزار و لوازم از طریق پنجره‌ها استفاده می‌کنند. فولاد ضد زنگ SUS316L ساخت و ساز برای مقاومت در برابر استریلیزاسیون بخار با فشار بالا در دمای بالا و خوردگی مواد ضد عفونی کننده شیمیایی. صنعت فرآوری مواد غذایی بر جلوگیری از آلودگی متقابل تمرکز دارد. عبور از پنجره ها باید با اصول HACCP مطابقت داشته باشد و اینترلاک های مکانیکی معمولاً برای محیط های کلاس 8 ISO کافی هستند.

تعمیر و نگهداری روتین و اعتبارسنجی عملکرد

قابلیت اطمینان یک پنجره عبوری نه تنها به انتخاب اولیه بلکه به رویه های تعمیر و نگهداری استاندارد نیز بستگی دارد. برنامه نگهداری زیر توصیه می شود:

1. روزانه : یکپارچگی واشر درب را بررسی کنید، سطوح پنجره دید را تمیز کنید و عملکرد قفل را تایید کنید.
2. هفتگی : دیوارهای داخلی کابینت را با الکل یا مواد شوینده خنثی پاک کنید. شدت لامپ UV را بررسی کنید (اگر کمتر از 70٪ مقدار نامی است، آن را جایگزین کنید).
3. فصلنامه : از یک نورسنج یا آئروسل DOP/PAO برای تست یکپارچگی فیلتر HEPA استفاده کنید. میزان نشت اسکن نباید از 0.01٪ تجاوز کند.
4. سالانه : یک شخص ثالث را برای آزمایش حفظ دیفرانسیل فشار (تحت اختلاف فشار نامی، افت فشار نباید از 5٪ در عرض 15 دقیقه تجاوز کند) و کالیبراسیون سیستم اینترلاک [^67^] را سفارش دهید.

اگر تغییر شکل درب، کهنگی واشر یا خرابی قفل در هم تشخیص داده شد، دستگاه باید فوراً از کار افتاده و قطعات تعویض شوند. عبور نادیده گرفته شده از پنجره می تواند به یک "نشت آلودگی" در اتاق تمیز تبدیل شود که خطر بیشتری نسبت به انتقال باز بدون نصب پنجره عبوری دارد.
