جنس استیل C شکل Manufacturer

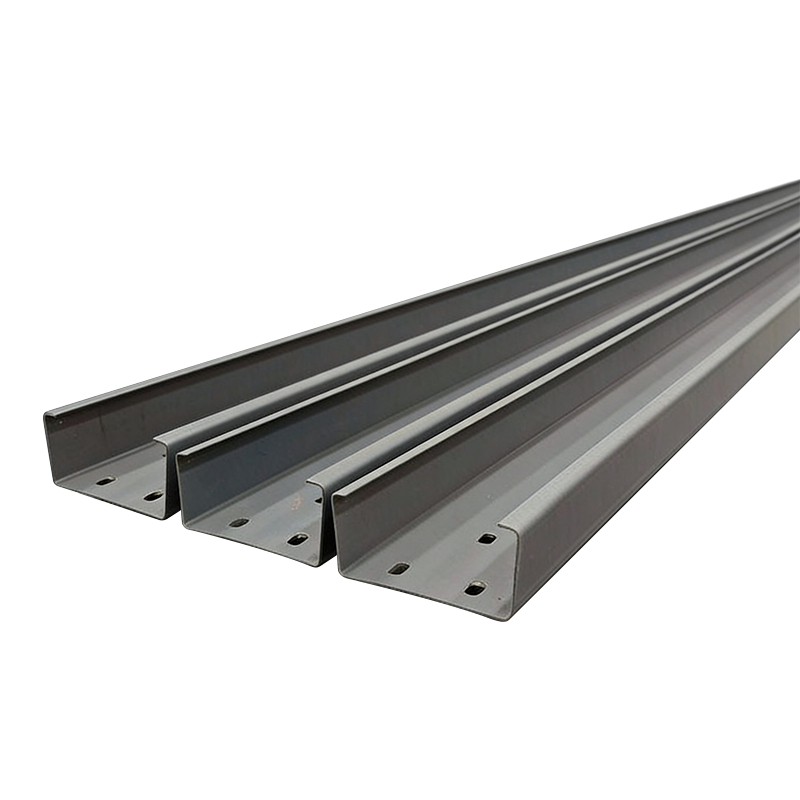

پرلین های فولادی C شکل، اجزای سازه ای فولادی جدار نازک با سطح مقطع C شکل هستند که از خمش سرد تشکیل می شوند. آنها عمدتا برای پشتیبانی بار و سیستم های انتقال نیرو در سقف ها و دیوارهای ساختمان های سازه های فلزی استفاده می شوند. پرده های فولادی C شکل دارای ویژگی های اصلی مانند خواص مکانیکی مقطعی پایدار، وزن سبک، نسبت استحکام به وزن بالا، مقاومت در برابر خوردگی قابل اعتماد و سازگاری نصب قوی هستند. آنها می توانند بار پانل های روکش را به طور مساوی تحمل کنند و آن را به سازه اصلی منتقل کنند و آنها را برای کارخانه های صنعتی، انبارها، مراکز لجستیکی، استادیوم ها و سیستم های پشتیبانی فتوولتائیک مناسب کنند.

دسته بندی محصولات

  1. سیستم های اتاق تمیز
    1. پانل های اتاق تمیز
    2. پروفیل های آلومینیومی اتاق تمیز
    3. درب اتاق تمیز
    4. پنجره های اتاق تمیز
    5. دوش هوا
    6. عبور از پنجره اتاق تمیز
    7. واحد FFU
    8. فیلتر هوای اتاق تمیز
  2. سیستم سازه های فولادی
    1. ورق های پروفیلی فولادی با روکش رنگی
    2. کفپوش فولادی
    3. ساندویچ پانل استیل رنگی
    4. جنس استیل C شکل
  3. سیستم های ساختمان موقت

محصولات داغ

درباره قیصر

Kaisier Cleans the Globe Tech Powers Tomorrow

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM جنس استیل C شکل Company and جنس استیل C شکل Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
مشخصات شرکت
گواهی افتخار
  • ISO 9001
  • ISO 14001
  • ISO 45001

محصولات مرتبط

آخرین اخبار ما

بازخورد پیام

جنس استیل C شکل Industry knowledge

جنس استیل C شکل اعضای سازه ای جدار نازک و با شکل سرد با سطح مقطع C شکل هستند که به عنوان رابط مهم انتقال بار بین پانل های روکش سقف یا دیوار و قاب فولادی اولیه عمل می کنند. مزایای تعیین کننده آنها - خواص مکانیکی مقطعی پایدار، نسبت مقاومت به وزن بالا و نصب ساده - آنها را برای کارخانه‌های صنعتی، انبارها، مراکز لجستیکی و ساختمان‌های تجاری سبک با دهانه‌های تا 25 فوت (7.6 متر) [^103^]. بر خلاف Z-purlins که برای دهانه های پیوسته نیاز به همپوشانی دارند، C-purlins در کاربردهای تک دهانه و دهانه ساده که در آن سرعت نصب و کارایی هزینه بسیار مهم است، برتری دارند.

برای پروژه‌هایی که نیاز به پشتیبانی از دیوار، تیرچه‌های کف یا سقف‌های یک طرفه دارند، C-purlins a 20 تا 30 درصد صرفه جویی در هزینه بیش از سیستم های Z-purlin در حالی که پیچیدگی اتصالات دور را حذف می کند. هندسه فلنج 90 درجه آنها مسیرهای بار قابل پیش بینی را تضمین می کند و جزئیات براکت را ساده می کند و آنها را به راه حلی مناسب برای ساختمان های فلزی از پیش مهندسی شده و چارچوب های سازه فولادی در سراسر جهان تبدیل می کند.

هندسه مقطعی و رفتار ساختاری

پروفیل C شکل تک متقارن است و دارای یک تار عمودی با دو فلنج افقی موازی در جهت 90 درجه نسبت به تار است. این هندسه رفتار مکانیکی قابل پیش بینی را تحت بارهای گرانشی و باد ارائه می دهد.

بخش خصوصیات و توزیع بار

C-section عملکرد خمشی پایداری را در مورد محور قوی خود (عمود بر تار) ارائه می دهد و آن را برای تحمل بارهای سقف و دیوار که به طور یکنواخت توزیع شده ایده آل می کند. فلنج های موازی سطوح یاتاقان ثابتی را برای روکش بست ها و اتصالات براکت ایجاد می کنند. با این حال، به دلیل باز و تک متقارن بودن مقطع، استحکام پیچشی کمتری نسبت به بخش های بسته یا Z شکل از خود نشان می دهد. این ویژگی باعث می شود که C-purlins بهترین گزینه برای کاربردهایی که بارها از طریق مرکز برشی اعمال می شوند یا جایی که پل زدن برای مهار کمانش جانبی-پیچشی ارائه شده است [^95^].

قابلیت های دهانه بر اساس عمق بخش

عمق استاندارد C-purlin از 100 میلی متر تا 400 میلی متر (4 اینچ تا 16 اینچ) ، با هر عمق مربوط به دهانه و محدودیت بار خاص. جدول زیر قابلیت های پوششی معمولی را تحت بارهای استاندارد سقف [^103^] خلاصه می کند:

جدول 1: قابلیت های دهانه سی پرلین بر اساس عمق بخش
عمق بخش عمق متریک حداکثر تک دهانه برنامه معمولی
C4 100 میلی متر تا 12 فوت (3.7 متر) مسکونی سبک، سوله کوچک
C6 150 میلی متر تا 18 فوت (5.5 متر) مسکونی استاندارد تجاری سبک
C8 200 میلی متر تا 25 فوت (7.6 متر) تجاری متوسط، انبارهای کوچک
C10 250 میلی متر تا 30 فوت (9.1 متر) تجاری سنگین، صنعتی متوسط
C12 300 میلی متر تا 35 فوت (10.7 متر) کاربردهای صنعتی بزرگ و با بار سنگین

قابلیت پوشا واقعی به فاصله تار، ضخامت فولاد (گیج)، بار سقف (برف زنده مرده)، و الزامات کد محلی ساختمان بستگی دارد. برای دهانه های بیش از 8 متر، پرلین های Z با اتصالات لبه دار معمولاً مقرون به صرفه تر از بخش های C-purlin هستند [^102^].

مشخصات مواد و استانداردهای ساخت

دوام و یکپارچگی ساختاری C-purlins توسط درجه فولاد پایه، سیستم های پوشش و دقت شکل دهی سرد کنترل می شوند.

فولاد پایه و خواص مکانیکی

C-purlins از نوار فولادی گالوانیزه سرد با حداقل قدرت تسلیم 345 نیوتن بر میلی‌متر مربع (50 ksi) معادل مواد ASTM A572 Grade 50 یا AS/NZS 1397 G450. ضخامت های استاندارد فلز پایه (BMT) از 1.5 میلی متر تا 3.0 میلی متر (0.059 اینچ تا 0.118 اینچ)، با سنج‌های سنگین‌تر انتخاب شده برای کاربردهای بار بالاتر یا فاصله وسیع‌تر [^97^]. فرآیند شکل‌دهی سرد، فولاد را سخت می‌کند و قدرت تسلیم آن را در مقایسه با ماده کویل اصلی 10 تا 15 درصد افزایش می‌دهد.

سیستم های حفاظتی در برابر خوردگی

سه گزینه پوشش بر بازار تسلط دارند:

  • گالوانیزه گرم (روکش روی) : جرم پوشش استاندارد 180-275 گرم بر متر مربع (Z180-Z275) 40 سال مقاومت در برابر خوردگی در محیط های داخلی خوش خیم [^96^].
  • پوشش ZAM (روی-آلومینیوم-منیزیم) : پوشش آلیاژی پیشرفته با مقاومت خوردگی 2 تا 3 برابر روی خالص، ایده آل برای تنظیمات صنعتی ساحلی یا با رطوبت بالا [^104^].
  • پرداخت با رنگ اولیه : برای سازگاری زیبایی با پانل های روکش رنگی روی بستر گالوانیزه اعمال می شود. یک مانع خوردگی مستقل نیست.

تلورانس های تولید

ساخت دقیق کیفیت مناسب را در هنگام نصب تضمین می کند. تحمل تولید استاندارد [^101^] است:

  • طول: ± 5 میلی متر
  • عرض فلنج: ± 1 میلی متر
  • عمق وب: ± 1 میلی متر
  • فاصله مرکز سوراخ: 1.5 ± میلی متر

C-Purlin در مقابل Z-Purlin: معیارهای انتخاب

در حالی که هر دو بخش C و Z به عنوان اعضای فریم ثانویه عمل می کنند، هندسه های متمایز آنها تفاوت های عملکردی معنی داری ایجاد می کند که مناسب بودن برنامه را دیکته می کند.

جدول 2: C-Purlin در مقابل Z-Purlin تجزیه و تحلیل مقایسه ای
ویژگی C-Purlin Z-Purlin
شکل مقطع فلنج های C شکل، 90 درجه فلنج های Z شکل، زاویه دار
روش اتصال انتها به انتها، پرانتزی همپوشانی در پشتیبان ها
قابلیت دهانه کوتاه تا متوسط (≤25 فوت) دهانه های بلند (تا 60 فوت)
ظرفیت بار بارهای سبک تا متوسط ظرفیت بار بالاتر
سازگاری شیب سقف محدود، بهترین برای شیب مسطح/کم برای سقف های شیبدار برتر
پیچیدگی نصب حفاری ساده، سریع و حداقل نیاز به مهارت هم ترازی لپ دارد
کارایی هزینه هزینه کار مواد کمتر هزینه اولیه بالاتر، برای دهانه های بزرگ بهتر است

قانون اساسی: استفاده از C-purlins برای دیوارها، تیرچه های کف، و سقف های تک دهانه زیر 8 متر. برای سقف‌های چند دهانه، خلیج‌های صنعتی بزرگ، و پروژه‌هایی با بارهای سنگین برف یا باد مشخص کنید. [^96^].

بهترین شیوه های نصب و الزامات مهاربندی

نصب مناسب، C-purlin ها را از اعضای منفرد به یک سیستم سازه ای منسجم تبدیل می کند که قادر به مقاومت در برابر گرانش، باد و بارهای لرزه ای است.

فاصله و جزئیات پشتیبان

فاصله استاندارد سقف برای سقف های فلزی از 1.2 متر تا 1.8 متر (4 فوت تا 6 فوت) در مرکز، بسته به مشخصات روکش فلزی و بارهای طراحی. C-purlins توسط براکت های اتصال زاویه ای یا براکت های همه منظوره که به تیرها یا ستون های قاب اصلی پیچ می شوند پشتیبانی می شوند. انتخاب براکت باید با عمق پرین مطابقت داشته باشد: یک براکت C150 به یک براکت AC150 (هر کدام 0.30 کیلوگرم) نیاز دارد، در حالی که یک براکت C300 به یک براکت AC300 (هر کدام 0.69 کیلوگرم) نیاز دارد [^101^].

پل زدن برای ثبات جانبی

از آنجایی که سزارین های باز مستعد کمانش پیچشی جانبی هستند، پل زدن (که به آن میله های آویزان یا مهاربند پرواز نیز می گویند) ضروری است. پل زدن طول بدون مهار فلنج فشاری را محدود می کند و از چرخش تحت بار جلوگیری می کند. حداکثر فاصله پل پیشنهادی:

  • بخش های C100 : حداکثر فاصله 2000 میلی متر
  • مقاطع C150 : حداکثر فاصله 3000 میلی متر
  • مقاطع C200–C400 : حداکثر فاصله 4000 میلی متر [^101^]

پل زدن معمولاً در دهانه میانی برای دهانه های منفرد و در نقاط سوم برای دهانه های پیوسته نصب می شود. سیستم های پل زدن به سبک HookFast با گیره دادن مستقیم به سوراخ های از پیش سوراخ شده در تار پرلین، نصب بدون ابزار را امکان پذیر می کنند.

ترتیب نصب

توالی نعوظ توصیه شده هم ایمنی و هم دقت ابعاد را تضمین می کند:

  1. خطوط پرلین را علامت بزنید روی اعضای قاب اولیه در فاصله مشخص شده.
  2. براکت ها را نصب کنید در هر نقطه نگهدارنده تار، اطمینان از هم ترازی سطح در ± 3 میلی متر.
  3. C-purlins را قرار دهید روی براکت‌هایی که سمت باز آن به طور پیوسته است (معمولاً به سمت پایین برای دیوارهای سقفی به منظور تسهیل اتصال پل).
  4. پرلین ها را به پرانتز بچسبانید استفاده از پیچ و مهره های M12 یا M16 با واشر؛ گشتاور به 50-70 نیوتن متر.
  5. بریجینگ را نصب کنید قبل از اعمال روکش سقف یا دیوار برای تثبیت خط پرلین.
  6. تراز را تأیید کنید : در زیر بار مرده، رویه های جناغی باید در محدوده انحراف L/360 قرار گیرند.

برنامه های کاربردی در سراسر بخش های صنعت

جنس استیل C شکل در طیف گسترده ای از انواع ساخت و ساز مستقر شده اند، که هر کدام نیازهای عملکردی متفاوتی را تحمیل می کنند.

کارخانه ها و انبارهای صنعتی

در ساختمان های فولادی از پیش مهندسی شده برای ساخت و ذخیره سازی، C-purlins از ورق های سقف ذوزنقه ای و پانل های روکش دیوار پشتیبانی می کنند. عرض خلیج معمولی از 6-8 متر با ظرفیت های C200 یا C250 کاملاً هماهنگ شوند. ماهیت سبک وزن C-purlins (C200×1.5 میلی متر وزن تقریباً دارد 4.5 کیلوگرم بر متر ) تقاضای جرثقیل را در حین نصب کاهش می دهد و بار مرده کلی در قاب اولیه را کاهش می دهد [^101^].

مراکز لجستیک و مراکز توزیع

تسهیلات لجستیکی مدرن به دهانه های وسیع و شفاف و ارتفاعات بالا نیاز دارند. در حالی که در فریم های اولیه اغلب از پرلین های Z برای سقف اصلی استفاده می شود، اما C-purlin ها اغلب برای نیم طبقه، سایبان و دیوارهای جداکننده که در آن دهانه ها کوتاه تر و بارها سبک تر هستند. سهولت نصب آنها، تحویل پروژه را در پیشرفت های سریع سرعت می بخشد.

سیستم های پشتیبانی فتوولتائیک

C-purlins به عنوان یک عنصر قاب ترجیحی برای آرایه های خورشیدی روی زمین و تاسیسات PV روی پشت بام ظاهر شده اند. نمایه کانال باز آنها به راحتی اتصالات گیره پیچ را برای ریل های پنل خورشیدی می پذیرد و پوشش گالوانیزه چندین دهه در معرض قرار گرفتن در فضای باز مقاومت می کند. بخش استاندارد C150 یا C200 در فاصله 1.5-2.0 متر پشتیبانی کافی برای ابعاد ماژول PV معمولی 1.0 × 2.0 متر را فراهم کنید.

ساختمان های کشاورزی و روستایی

ساختمان‌های مزرعه، سوله‌های تجهیزات و پناهگاه‌های دام از راندمان هزینه و مقاومت در برابر خوردگی C-purlins بهره می‌برند. در این کاربردها، مقاطع C100 یا C150 در دهانه‌های متوسط، ظرفیت کافی برای سقف فلزی را فراهم می‌کنند و در عین حال هزینه‌های مواد را به حداقل می‌رسانند. این 40 سال عمر مفید پرلین های C گالوانیزه ارزش بلندمدتی را در محیط های روستایی که دسترسی به تعمیر و نگهداری ممکن است محدود باشد ارائه می دهد [^96^].

استانداردهای کنترل کیفیت و انطباق

اطمینان از عملکرد C-purlin مستلزم رعایت استانداردهای شناخته شده مواد و طراحی در سراسر زنجیره تامین است.

کدهای مواد و طراحی

طراحی و ساخت C-purlin تحت استانداردهای زیر است:

  • AS/NZS 4600:2018 (استرالیا/نیوزیلند): کد طراحی سازه های فولادی شکل سرد، که به طور گسترده برای محاسبات ظرفیت پرلین ارجاع داده شده است.
  • ASTM A1003/A1004 (ایالات متحده آمریکا): مشخصات استاندارد برای ورق فولادی مورد استفاده در قاب بندی سرد.
  • EN 1993-1-3 (اروپا): قوانین طراحی یوروکد 3 برای اعضای گیج نازک سرد شکل و ورق.
  • GB/T 2518 (چین): استاندارد برای ورق ها و نوارهای فولادی با روکش روی با غوطه ور مداوم.

تضمین کیفیت کارخانه

سازندگان معتبر سیستم های مدیریت کیفیت ISO 9001 را با پروتکل های بازرسی زیر پیاده سازی می کنند:

  1. بازرسی سیم پیچ ورودی : استحکام تسلیم، جرم پوشش و تحمل ضخامت در برابر گواهی آسیاب را بررسی کنید.
  2. نظارت در فرآیند : ابعاد رول شکل دهی را هر 2 ساعت بررسی کنید. شکاف های غلتکی را برای حفظ دقت پروفیل تنظیم کنید.
  3. تأیید سوراخ کردن : مراکز سوراخ، قطر و فاصله لبه ها را با استفاده از گیج های go/no-go تأیید کنید.
  4. بازرسی نهایی : طول، صافی و سطح را روی هر بسته اندازه گیری کنید. قطعات با آسیب پوشش یا عدم انطباق ابعادی را رد کنید.
