OEM/ODM Fan Filter Unit
صفحه اصلی / محصولات / سیستم های اتاق تمیز / واحد FFU

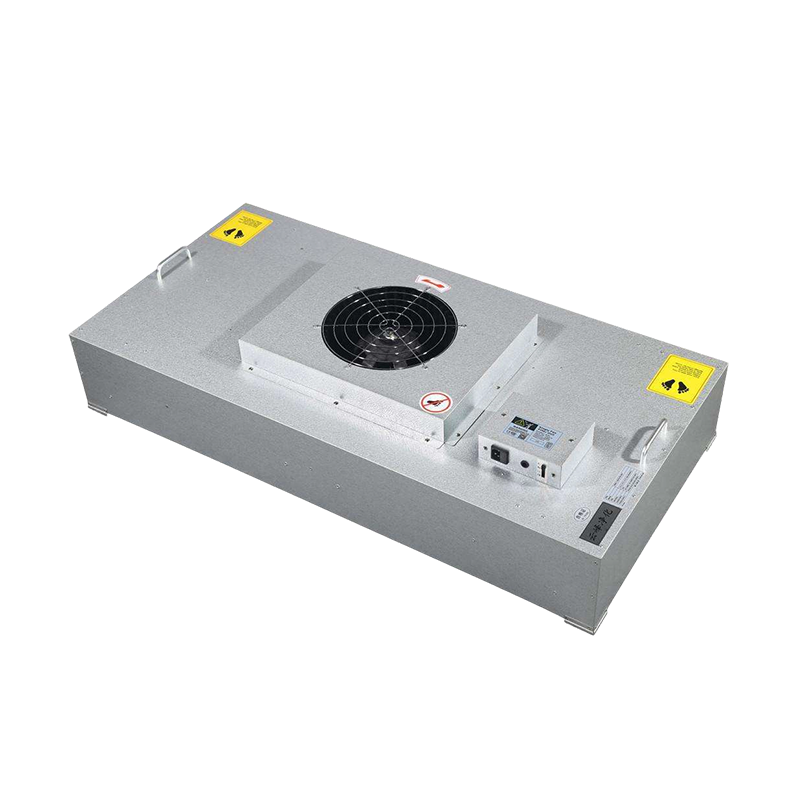

FFU Unit Manufacturer

ویژگی های محصول:
این فن از یک فن سانتریفیوژ با راندمان بالا با درایو مستقیم EBM آلمانی استفاده می کند که دارای طول عمر بالا، نویز کم، عملکرد بدون نیاز به تعمیر و نگهداری، لرزش کم و کنترل سرعت بدون پله است. این فن قابل اعتماد است و عمر کاری آن بیش از 50000 ساعت است.
این به ویژه برای خطوط تولید ماژولار بسیار تمیز مناسب است و می تواند به صورت جداگانه یا به صورت سری متصل شود تا یک خط مونتاژ کلاس 100 را بسته به نیازهای فرآیند تشکیل دهد.
محفظه از فولاد ضد زنگ، آلیاژ آلومینیوم یا ورق فولادی نورد سرد ساخته شده است که منجر به طراحی سبک وزن، مقاوم در برابر خوردگی، ضد زنگ و از نظر زیبایی شناسی می شود.
قبل از خروج از کارخانه، هر محصول به صورت جداگانه اسکن شده و با استفاده از یک شمارنده ذرات طبق استاندارد فدرال ایالات متحده 209E برای اطمینان از کیفیت آزمایش می شود.
لوازم جانبی اختیاری:
فن آلمانی EBM DC، دارای صرفه جویی در انرژی، کنترل متمرکز کامپیوتری، عملکرد پایدار، نویز کم و کنترل سرعت دیجیتال. این می تواند بیش از 50٪ انرژی را تحت مقاومت اولیه فیلتر با راندمان بالا ذخیره کند و در نتیجه هزینه های عملیاتی پایینی دارد. یک کامپیوتر می تواند عملکرد، تنظیم سرعت و نظارت بر وضعیت نزدیک به 8000 فن را به صورت مرکزی کنترل کند.
فیلتر با راندمان فوق العاده بالا ULPA.
رابط کانال دایره ای.

دسته بندی محصولات

  1. سیستم های اتاق تمیز
    1. پانل های اتاق تمیز
    2. پروفیل های آلومینیومی اتاق تمیز
    3. درب اتاق تمیز
    4. پنجره های اتاق تمیز
    5. دوش هوا
    6. عبور از پنجره اتاق تمیز
    7. واحد FFU
    8. فیلتر هوای اتاق تمیز
  2. سیستم سازه های فولادی
    1. ورق های پروفیلی فولادی با روکش رنگی
    2. کفپوش فولادی
    3. ساندویچ پانل استیل رنگی
    4. جنس استیل C شکل
  3. سیستم های ساختمان موقت

محصولات داغ

  • واحد FFU

    واحد FFU
    ویژگی های محصول: این فن از یک فن سانتریفیوژ با راندم

درباره قیصر

Kaisier Cleans the Globe Tech Powers Tomorrow

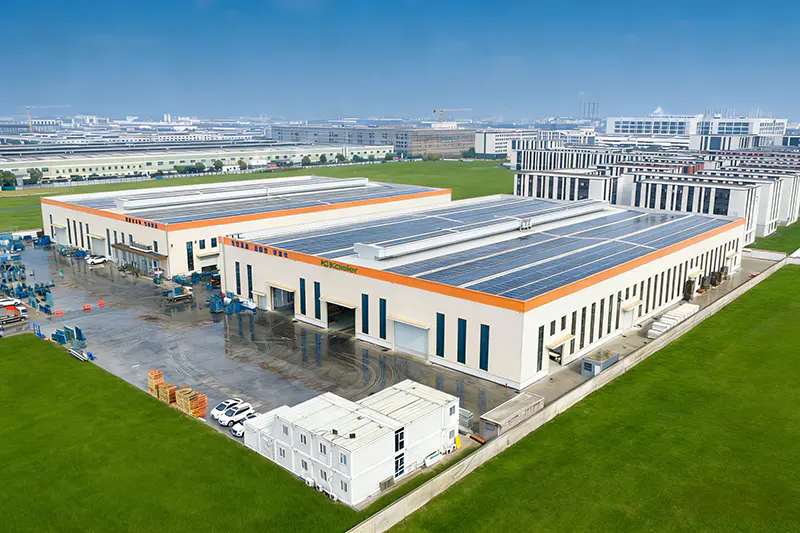

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM Fan Filter Unit Company and FFU Unit Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
مشخصات شرکت
گواهی افتخار
  • ISO 9001
  • ISO 14001
  • ISO 45001

محصولات مرتبط

آخرین اخبار ما

بازخورد پیام

واحد FFU Industry knowledge

در سیستم های اتاق تمیز، FFU (واحد فیلتر فن) دستگاه هسته ای است که هوای تمیز را تامین می کند، یک فن و فیلتر با راندمان بالا را یکپارچه می کند و مستقیماً روی شبکه سقف نصب می شود. نتیجه روشن این است: بهره وری انرژی، سطح نویز، عمر سرویس و روش کنترل یک FFU مستقیماً هزینه عملیاتی و پایداری تمیزی یک اتاق تمیز را تعیین می کند. یک FFU مجهز به یک فن DC بدون برس EC و فیلتر با راندمان بالا H14 می تواند مصرف انرژی را در مقایسه با واحدهای فن سنتی AC در جریان هوای نامی بیش از 50 درصد کاهش دهد، سطح نویز را در 52 دسی بل حفظ کند و قابلیت نظارت متمرکز و کنترل گروهی را ارائه دهد. . موارد زیر مرجع فنی عمیقی را از پنج بعد ارائه می دهد: نوع فن، سیستم فیلتراسیون، ساخت مسکن، کنترل هوشمند و پارامترهای انتخاب.

انواع فن: مقایسه جامع فن های EC در مقابل AC

فن جزء اصلی یک FFU است که مستقیماً مصرف انرژی، سطح نویز و عمر مفید را تعیین می کند. مقایسه دقیق دو نوع فن اصلی در زیر نشان داده شده است:

جدول 1: مقایسه عملکرد فن DC بدون براش EC در مقابل فن AC
پارامتر عملکرد فن DC بدون برس EC پنکه AC (سنتی) مقایسه مزیت
راندمان موتور (%) ≥70% 40-50٪ EC مصرف انرژی را تا 40 درصد کاهش می دهد
روش کنترل سرعت 0-10V/PWM/RS485 بدون پله ترانسفورماتور/تریاک (پله ای یا محدود) EC محدوده کنترلی نرم تر و وسیع تری را ارائه می دهد
سطح نویز (dBA) 48-52 @ جریان هوای نامی 55-62 @ جریان هوای نامی EC 3-10dB کم صداتر است
عمر طراحی (ساعت) ≥80000 (به عنوان مثال، EBM آلمان) 50000-60000 طول عمر EC 30-60٪ بیشتر است
الزامات تعمیر و نگهداری بدون نیاز به تعمیر و نگهداری (بدون براش) تعویض برس/خازن کربن EC بدون نیاز به تعمیر و نگهداری است
هزینه نسبی پایه 30-50٪ خط مبنا دوره بازپرداخت EC تقریبا 1-2 سال

سیستم فیلتراسیون: انتخاب HEPA در مقابل ULPA و تست نشت

فیلتر یک FFU سطح تمیزی هوای عرضه شده را تعیین می کند. پارامترهای فنی و سناریوهای کاربردی برای درجه های مختلف فیلتر در زیر نشان داده شده است:

جدول 2: مقایسه نمرات فیلتر رایج برای FFU
درجه فیلتر راندمان (@0.3μm) مقاومت اولیه (Pa) کلاس تمیزی قابل اجرا برنامه های کاربردی معمولی
H13 (HEPA) 99.97٪ 180-220 ISO 7-8 (کلاس 10000/100000) مونتاژ الکترونیک، بسته بندی مواد غذایی
H14 (HEPA) 99.995٪ 220-280 ISO 6 (کلاس 1000) GMP دارویی، دستگاه های پزشکی
U15 (ULPA) 99.9995٪ 250-320 ISO 5 (کلاس 100) لیتوگرافی نیمه هادی، آزمایشگاه های BSL
U17 (ULPA) 99.999995% 300-380 ISO 4-5 (کلاس 10/100) نیمه هادی پیشرفته، فناوری نانو

ساخت و ساز مسکن و مواد: متعادل کننده سبک وزن و مقاومت در برابر خوردگی

معمولاً از سه ماده برای محفظه های FFU استفاده می شود: فولاد ضد زنگ، آلیاژ آلومینیوم و فولاد نورد سرد. مقایسه دقیق در زیر نشان داده شده است:

جدول 3: مقایسه مواد مسکن FFU
مواد وزن (کیلوگرم/واحد) مقاومت در برابر خوردگی پایان سطح سناریوهای قابل اجرا هزینه نسبی
فولاد ضد زنگ 304 25-30 عالی برس خورده/آینه محیط های دارویی، غذایی، خورنده خط مبنا 50%
آلیاژ آلومینیوم 18-22 خوب آنودایز شده اتاق های تمیز الکترونیکی، برنامه های کاربردی سبک وزن خط مبنا 20%
پوشش پودری فولاد نورد سرد 20-25 منصفانه اسپری الکترواستاتیک (≥80μm) صنعت عمومی، پروژه های کم بودجه خط مبنا

سیستم های کنترل هوشمند: کنترل گروهی و نظارت بر انرژی

در اتاق های تمیز مدرن، FFU ها اغلب متعدد هستند (صدها تا هزاران واحد)، که به سیستم های کنترل هوشمند برای مدیریت متمرکز نیاز دارند. وظایف اصلی سیستم کنترل به شرح زیر است:

  • پلت فرم نظارت متمرکز : یک کامپیوتر منفرد می تواند به صورت مرکزی تا 8000 فن EC FFU نظارت بر سرعت هر فن، وضعیت عملکرد، آلارم‌های خطا و زمان اجرا تجمعی در زمان واقعی.
  • کنترل گروه بندی منطقه : FFU ها را می توان بر اساس منطقه یا کلاس تمیزی برای تنظیم یکپارچه سرعت و کنترل استارت/ایست گروه بندی کرد. به عنوان مثال، عملکرد با سرعت بالا در ساعات تولید، تغییر خودکار به حالت صرفه جویی در انرژی با سرعت پایین در شب یا در ساعات غیر تولید.
  • در هم تنیدگی فشار دیفرانسیل : متصل به سنسورهای فشار دیفرانسیل اتاق تمیز، به طور خودکار افزایش سرعت FFU هنگامی که فشار اتاق به زیر نقطه تنظیم کاهش می یابد برای حفظ ثبات فشار.
  • آمار مصرف انرژی و بهینه سازی : سیستم به طور خودکار مصرف انرژی تجمعی در هر FFU را محاسبه می کند، گزارش های انرژی تولید می کند، واحدهای پرمصرف را شناسایی می کند و استراتژی های عملیاتی را بهینه می کند. طرفداران EC می توانند به دست آورند صرفه جویی در انرژی بیش از 50٪ تحت مقاومت اولیه فیلتر HEPA؛
  • دسترسی از راه دور و آلارم : پشتیبانی از نظارت از راه دور از طریق LAN یا اینترنت. به طور خودکار اعلان‌های هشدار (پیامک/ایمیل/فشار برنامه) را برای خرابی فن، گرفتگی فیلتر یا قطع ارتباط ارسال می‌کند.

روش‌های کنترل: فن‌های EC از کنترل سرعت ارتباطی 0-10 ولت، PWM یا RS485 با زمان پاسخ ≤1 ثانیه پشتیبانی می‌کنند. انتخاب برندهای معتبر مانند EBM آلمان، ماژول‌های کنترل داخلی قابل اعتماد را تضمین می‌کند که از طریق پروتکل MODBUS RTU به طور یکپارچه با رایانه‌های میزبان ادغام می‌شوند.

نصب و انتخاب: دستورالعمل های کاربردی کلیدی برای FFU در اتاق تمیز

پارامترهای اصلی و توصیه هایی برای انتخاب و نصب FFU در زیر آمده است:

جدول 4: انتخاب FFU و توصیه های پارامتر کاربردی
سناریوی کاربردی اندازه توصیه شده FFU (میلی متر) جریان هوای نامی (m³/h) سرعت چهره (m/s) چگالی چیدمان (واحد در متر مربع)
ISO 5 (کلاس 100) full coverage 1175×575 یا 1225×1225 1000-1500 0.35-0.45 پوشش 90-100 درصد
ISO 6 (کلاس 1000) partial coverage 1175×575 800-1000 0.25-0.35 20-35٪
ISO 7 (کلاس 10000) 1175×575 600-800 0.22-0.28 15-25٪
مواد/localized clean zone 610×610 یا سفارشی 300-600 0.35-0.50 چیدمان محلی

مدیریت نگهداری و چرخه حیات FFU

تعمیر و نگهداری منظم برای اطمینان از عملکرد پایدار دراز مدت FFU ها حیاتی است. برنامه نگهداری توصیه شده به شرح زیر است:

  1. بازرسی ماهانه : وضعیت عملکرد FFU (بدون صدای یا لرزش غیرعادی)، خوانش فشار سنج دیفرانسیل (ثبت مقدار اولیه و روند)، و تجمع گرد و غبار پیش فیلتر را بررسی کنید.
  2. فصلنامه : پروانه و داخل محفظه فن را تمیز کنید (با استفاده از دستمال مرطوب بدون پرز و ایزوپروپیل الکل). اتصالات الکتریکی شل را بررسی کنید.
  3. به صورت نیمه سالانه : تست سرعت و یکنواختی خروجی FFU (حداقل 5 نقطه را اندازه گیری کنید). اگر انحراف سرعت بیش از 20% باشد، سرعت فن را تنظیم کنید یا فیلتر را بررسی کنید.
  4. سالانه : تست نشت PAO را برای اطمینان از عدم نشتی فیلتر HEPA/ULPA انجام دهید. سنسورهای فشار دیفرانسیل و سیستم های کنترل را به طور همزمان کالیبره کنید.
  5. تعویض فیلتر : هنگامی که فشار دیفرانسیل به دو برابر مقاومت اولیه رسید یا زمانی که تست نشت PAO نشتی را نشان داد، فیلتر را تعویض کنید. پس از تعویض مجدد نشتی را تست کنید.

FFU ها مجهز به فن های EC با کیفیت بالا (به عنوان مثال، EBM آلمان)، در شرایط عادی تعمیر و نگهداری، می تواند دست یابد کل عمر دستگاه بیش از 10 سال، با جزء فن قادر به کار مداوم 80000 ساعت بدون خطا . ایجاد سوابق تجهیزات مستندسازی تاریخ نصب، تاریخچه تعمیر و نگهداری و فواصل تعویض فیلتر برای هر FFU، تعمیر و نگهداری پیش‌بینی‌شده را امکان‌پذیر می‌کند و از خرابی‌های ناگهانی که می‌تواند تمیزی را به خطر بیندازد، جلوگیری می‌کند.
