راهنمای کامل برای انتخاب سیستم اتاق تمیز

سطح تمیزی: اولین نقطه لنگر انتخاب

تمام طراحی های سیستم اتاق تمیز حول سطوح تمیزی می چرخد. ISO 14644-1:2025 تمیزی را از کلاس ایزو 1 تا کلاس ایزو 9 طبقه بندی می کند. روش های مهندسی داخلی معمولاً از اصطلاحات کلاس 100، کلاس 1000، کلاس 10000 و کلاس 100000 استفاده می کنند. سطوح بالاتر مستلزم کنترل دقیق ذرات، با افزایش هزینه های ساخت و مصرف انرژی به طور تصاعدی است.

از "طراحی بیش از حد" در هنگام انتخاب خودداری کنید. یک شرکت داروسازی منطقه کمکی درجه C را مطابق با استانداردهای درجه B ساخت که نتیجه آن شد افزایش مصرف سالانه انرژی تقریباً 35٪ ، و دوره بازپرداخت 2.8 سال افزایش می یابد. رویکرد منطقی این است: طراحی مناطق فرآیند هسته با بالاترین نیازها، کاهش سطح مناطق کمکی، و جلوگیری از جریان معکوس آلودگی از طریق گرادیان فشار دیفرانسیل (منطقه هسته) ≥10Pa ، قفل هوا ≥10Pa ، راهرو ≥10Pa ).

مدولار در مقابل ساخت و ساز سنتی: انتخاب حالت هزینه چرخه عمر را تعیین می کند

این مهم ترین تصمیم ساختاری در انتخاب سال 2026 است. اتاق‌های تمیز مدولار از پانل‌های دیواری پیش‌ساخته، سقف‌ها و واحدهای FFU برای مونتاژ در محل استفاده می‌کنند، در حالی که حالت سنتی شامل جوشکاری چارچوب‌ها، نصب کانال‌کشی و فیلترهای با راندمان بالا است.

مزایای اصلی راه‌حل‌های مدولار در مقیاس‌پذیری و برنامه‌های فشرده ساخت و ساز نهفته است. داده های اندازه گیری صنعت نشان می دهد که حالت های مدولار می توانند متوسط دوره ساخت و ساز را بیش از 30٪ کوتاه کنید و از "حذف دیوار برای توسعه" در آینده پشتیبانی می کند - به ویژه برای تاسیسات اجاره ای یا شرکت هایی با ظرفیت نامشخص مناسب است. با توجه به هزینه های عملیاتی، با توجه به تجهیزات کم مصرف با راندمان بالا و سیستم های کنترل هوشمند گروهی، مصرف انرژی می تواند کاهش 20 تا 40 درصد در مقایسه با راه حل های سنتی

با این حال، مدولار به طور جهانی قابل اجرا نیست. زمانی که مساحت بیش از 500 متر مربع باشد یا شامل لوله‌کشی فرآیند پیچیده باشد، روش قرارداد عمومی EPC مهندسی تصفیه کارهای عمرانی سنتی مزایایی در استحکام ساختاری و طرح جامع لوله‌کشی ارائه می‌دهد. یک پروژه باتری انرژی جدید اندازه گیری کرد که یک 800 متر مربع هزینه جامع راه حل مدولار در واقع 18٪ بیشتر از سنتی بود، زیرا هزینه های تقویت سازه فضایی بزرگ مزایای پیش ساخته را جبران می کند.

انتخاب تجهیزات اصلی: منطق تطبیق برای FFU، فیلترها و ساختارهای پاکت

عملکرد سیستم اتاق تمیز با سه گانه "سیستم کنترل خودکار HVAC تصفیه ساختار پاکت" تعیین می شود - هر نقطه ضعف واحدی کارایی کلی را کاهش می دهد.

هوابندی ساختار پاکت: اولین خط دفاعی برای تمیزی

2026 GB/T 29468-2024 "ساندویچ پانل های ساختار پاکت اتاق تمیز" شاخص های اجباری را برای درجه بندی آتش سوزی مواد هسته، مقاومت در برابر خوردگی پوشش سطح و سایر الزامات سخت روشن کرده است. در طول انتخاب، باید از تامین کنندگان خواسته شود که گزارش های تست هوابندی پانل را ارائه دهند - نشت هوای شکاف مشترک علت اصلی عدم رعایت نظافت است. یکی از پروژه های کارخانه الکترونیک از پروفیل های آلومینیومی غیر استاندارد برای اتصال استفاده کرد که منجر به تعداد ذرات منطقه ایزو کلاس 5 شد. بیش از 2.3 برابر استانداردها ، نیاز دارد 47 روز برای کار مجدد برای جایگزینی واشرهای آب بندی و تنظیم فشار دیفرانسیل.

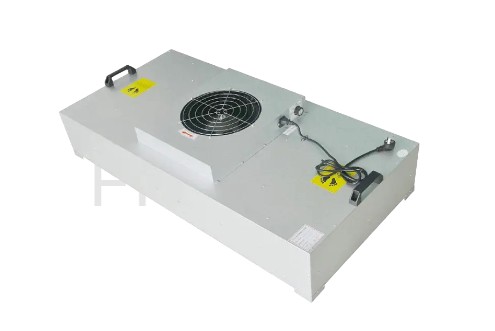

پارامترهای کلیدی انتخاب FFU

انتخاب FFU (واحد فیلتر فن) نیازمند توجه به سه پارامتر اصلی است:

• طول عمر فن: فن های گریز از مرکز با درایو مستقیم با کیفیت می توانند دسترسی داشته باشند بیش از 50000 ساعت
• سطح نویز: منطقه کاری ≤65dB(A)
• محدوده تنظیم سرعت: تنظیم سرعت بدون پله با شرایط ظرفیت متفاوت سازگار است

خطوط تولید نیمه هادی معمولاً از سقف های پوشش کامل FFU برای ایجاد جریان یک طرفه استفاده می کنند، در حالی که مناطق درجه C دارویی می توانند از ترکیبات هود جریان آرام موضعی جریان غیر یک جهته استفاده کنند. کاهش 30 درصدی خرید FFU .

استراتژی پیکربندی فیلتر سه مرحله ای

پیکربندی فیلتر از فیلتراسیون سه مرحله‌ای «با راندمان متوسط بالا/فوق العاده بالا» پیروی می‌کند. یک تصور اشتباه مهم، نادیده گرفتن ظرفیت نگهداری گرد و غبار فیلتر اولیه است - وقتی ظرفیت کافی نیست، فیلترهای متوسط ​​و با راندمان بالا به‌طور زودهنگام مسدود می‌شوند و باعث مقاومت سیستم در برابر نوسانات و افزایش مصرف انرژی می‌شوند. توصیه ها:

1. اولیه: فیلترهای پانل درجه G4 (ظرفیت نگهداری گرد و غبار ≥500 گرم )
2. متوسط: فیلترهای جیبی درجه F8
3. ترمینال فیلترهای با راندمان بالا (گرید H13-H14) با ≥99.99٪ کارایی برای ذرات ≥0.3μm

به روز رسانی های انطباق 2026 که باید در انتخاب مورد توجه قرار گیرند

2025-2026 دوره به روز رسانی فشرده استانداردهای اتاق تمیز است. نادیده گرفتن مقررات جدید زیر در هنگام انتخاب ممکن است منجر به شکست پذیرش یا عدم انطباق عملیاتی شود:

• GB/T 33556.1-2025 (قابل اجرا از 1 مه 2026): مشخصات برنامه اتاق تمیز بیمارستان، تقویت بخش جداسازی فشار منفی و الزامات نظارت آنلاین دیفرانسیل فشار اتاق عمل
• GB/T 47162-2026 (قابل اجرا از 1 سپتامبر 2026): الزامات فنی عمومی برای درهای اتاق تمیز، اولین بار شاخص های کمی استاندارد ملی برای هوابندی پانل درب، دوام واشر، و ضد تراکم پنجره مشاهده
• GB/T 46376-2025 (قابل اجرا از 1 مه 2026): استانداردهای خدمات نگهداری و بهره برداری اتاق تمیز، نیاز به سوابق کامل چرخه عمر مفید با قابلیت ردیابی برای تعویض فیلتر، کالیبراسیون فشار دیفرانسیل، و سایر عملیات
• GB 50073-2013 نسخه 2025 جزئی: دستورالعمل های جدید طراحی کارگاه اتاق تمیز نیمه هادی درجه بالا، به علاوه طراحی صرفه جویی در مصرف انرژی و الزامات کنترل انتشار کربن

چک لیست تصمیم گیری انتخاب: اجتناب از دام های رایج

قبل از نهایی کردن راه حل، از چک لیست زیر برای تأیید مورد به مورد استفاده کنید:

سیستم اتاق تمیز انتخاب اساساً تعادلی بین "الزامات فرآیند - چارچوب انطباق - هزینه چرخه عمر" است. روند سال 2026 نشان می دهد که مدل خام صرفاً دنبال کردن پاکیزگی بالا حذف شده است، با طراحی دقیق مبتنی بر شبیه سازی دیجیتال (شبیه سازی جریان هوا BIM CFD)، حالت های ساخت و ساز که عمیقاً مدولارسازی و هوشمندی را ادغام می کنند، و مدیریت انطباق کامل با چرخه عمر که طراحی-ساخت-عملیات را پوشش می دهد، جایگزین شده است. هنگام انتخاب، شرکت‌ها باید ارزیابی کنند که آیا ارائه‌دهندگان خدمات دارای قابلیت‌های یکپارچه‌سازی متقابل استاندارد و دانش صنعت هستند، نه صرفاً مقایسه قیمت‌های اولیه.

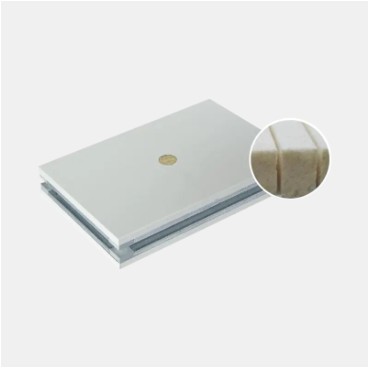

نحوه انتخاب پانل ها برای سیستم های اتاق تمیز بدون گرد و غبار الکترونیکی؟

هنگام انتخاب پانل های اتاق تمیز برای یک کارگاه الکترونیکی بدون گرد و غبار، نکته کلیدی صرفاً انتخاب گران ترین مواد نیست. انتخاب درست بستگی دارد سطح تمیزی، شرایط رطوبت، مقاومت در برابر آتش، الزامات ضد الکتریسیته ساکن و فرکانس نگهداری . برای اکثر پروژه های تولید لوازم الکترونیکی، پانل های پشم سنگ ماشینی یا پانل های مبتنی بر منیزیم انتخاب های عملی و قابل اعتمادی هستند.

• کارگاه های مونتاژ الکترونیک عمومی: پانل های اتاق تمیز پشم سنگ ماشینی
• کارگاه های با تمیزی بالا: پانل های اتاق تمیز مبتنی بر منیزیم
• محیط های مرطوب: پانل های اتاق تمیز پلی اورتان
• مناطقی که نیاز به اصلاح مکرر دارند: پانل های لانه زنبوری آلومینیومی
• مناطق حساس به ESD: پانل هایی با سطح ضد الکتریسیته ساکن

چرا انتخاب پنل در اتاق های تمیز الکترونیکی اهمیت دارد؟

پانل های اتاق تمیز فقط مصالح دیوار و سقف نیستند. آنها به طور مستقیم بر تمیزی هوا، عملکرد آب بندی و پایداری طولانی مدت کارگاه تأثیر می گذارند. تولید لوازم الکترونیکی به ذرات گرد و غبار، نوسانات رطوبت و الکتریسیته ساکن بسیار حساس است، بنابراین انتخاب ضعیف پانل ممکن است بازده محصول را کاهش دهد.

• نشت هوا از طریق مفاصل سطح تمیزی را کاهش می دهد
• تغییر شکل رطوبت بر آب بندی در و پنجره تاثیر می گذارد
• تولید گرد و غبار اجزای حساس را آلوده می کند
• تجمع استاتیک ممکن است به دستگاه های الکترونیکی آسیب برساند
• تعمیر و نگهداری مکرر خطر خرابی را افزایش می دهد

مقایسه انواع پنل های معمولی اتاق تمیز

پانل ها را بر اساس نوع کارگاه انتخاب کنید

کارگاه تولید SMT

پنل های پشم سنگ یا منیزیم برای ساختار پایدار و مقاومت در برابر آتش در محیط های متراکم تجهیزات توصیه می شود.

کارگاه مونتاژ دقیق

پانل های مبتنی بر منیزیم با صافی بهتر به بهبود عملکرد آب بندی کمک می کنند.

کارخانه الکترونیک اقلیم مرطوب

پانل های پلی اورتان به دلیل مقاومت بیشتر در برابر رطوبت و عملکرد عایق مناسب هستند.

حوزه های تحقیق و توسعه و آزمایش

پانل های لانه زنبوری آلومینیومی برای مناطقی که نیاز به تنظیمات چیدمان آینده دارند ایده آل هستند.

عوامل کلیدی که قبل از خرید باید بررسی شوند

1. ضخامت ورق فولادی: مشخصات ساختاری پایدار را انتخاب کنید.
2. چگالی هسته: چگالی بیشتر اغلب به معنای مقاومت بهتر در برابر تغییر شکل است.
3. درجه بندی آتش: درجه های بالاتر در برابر آتش را در اولویت قرار دهید.
4. سفتی هوا: کیفیت آب بندی مفاصل به طور مستقیم بر تمیزی تأثیر می گذارد.
5. پرداخت سطح: با توجه به نیازهای ضد استاتیک یا مقاومت در برابر خوردگی انتخاب کنید.

نحوه تعادل بودجه و عملکرد بلند مدت

یک رویکرد عملی است پانل های درجه یک برای مناطق بحرانی و پانل های استاندارد برای مناطق پشتیبانی .

• مناطق تولید هسته: پانل های با ثبات بالا
• راهروها و انبار: پانل های اتاق تمیز استاندارد
• فضاهای خدماتی: مواد اولیه محوطه

کیفیت نصب نتایج نهایی را تعیین می کند

اگر کیفیت نصب ضعیف باشد، حتی مواد پانل عالی نیز نمی توانند عملکرد خوبی داشته باشند. موارد زیر را به دقت بررسی کنید:

• اتصالات پانل یکنواخت و آب بندی شده
• انتقال های گوشه صاف
• سقف آب بندی شده و اتصالات خروجی هوا
• نصب فلاش درب و پانل های دیواری
• منافذ دسترسی معقول تعمیر و نگهداری

نتیجه گیری

هنگام انتخاب پانل ها برای یک سیستم اتاق پاک الکترونیکی بدون گرد و غبار، اولویت بندی کنید ثبات پاکیزگی > ایمنی > دوام > راحتی نگهداری . برای اکثر کارخانه های الکترونیک، پنل های پشم سنگ و منیزیم گزینه های اصلی قابل اعتماد هستند، در حالی که پانل های لانه زنبوری پلی اورتان و آلومینیوم برای محیط های مرطوب یا انعطاف پذیر بهتر هستند.

که در کارگاه های کم تمیزی کاربردی تر است: پنل های اتاق تمیز یا ویندوز اتاق تمیز ?

در کارگاه های کم نظافت (مانند ایزو کلاس 8، ایزو کلاس 9 یا مناطق تولید کنترل شده عمومی ، اگر فقط یک گزینه را بتوان اولویت بندی کرد، پانل های اتاق تمیز معمولا کاربردی تر از پنجره های اتاق تمیز هستند . این به این دلیل است که پانل ها مساحت بزرگ تری را پوشش می دهند و مستقیماً آب بندی دیوارها، راندمان تمیز کردن، دوام و پایداری محیطی را تعیین می کنند.

پنجره‌های اتاق تمیز نیز مفید هستند، اما در اتاق‌های تمیز درجه پایین، عمدتاً نور، دید و جداسازی محلی را فراهم می‌کنند. آنها معمولاً ارتقاء مدیریتی هستند، در حالی که پانل ها ساختار ضروری محفظه هستند.

• بودجه محدود: پانل های اتاق تمیز را در اولویت قرار دهید
• نیاز به دید: پنجره های اتاق تمیز را اضافه کنید
• ساخت و ساز جدید: پانل ها و پنجره ها را با هم برنامه ریزی کنید

چرا کارگاه های کم تمیزی باید پانل های اتاق تمیز را در اولویت قرار دهند؟

اگرچه کارگاه های با تمیزی پایین نسبت به اتاق های تمیز پیشرفته استانداردهای پایین تری دارند، اما همچنان به کنترل گرد و غبار، مقاومت در برابر رطوبت و مدیریت آلودگی نیاز دارند. به عنوان متریال اصلی دیوار و سقف، پانل های اتاق تمیز تأثیر مستقیم تری بر محیط دارند.

• معمولا پوشش می دهد بیش از 80% از سطوح محوطه
• سطوح صاف تمیز کردن و ضدعفونی کردن را ساده می کند
• اتصالات مهر و موم شده نفوذ گرد و غبار خارج را کاهش می دهد
• عایق حرارتی و صوتی پایداری کارگاه را بهبود می بخشد
• تعمیر و نگهداری سریع تر و تعویض آسان تر

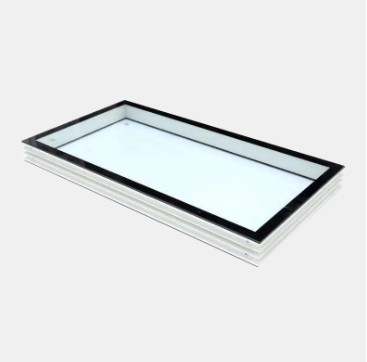

ارزش عملی پنجره های اتاق تمیز

پنجره های اتاق تمیز بی اهمیت نیستند. در اتاق های تمیز درجه پایین، آنها عمدتا مدیریت بصری و راحتی کار را بهبود می بخشند. آنها در جایی ایده آل هستند که مشاهده، نور روز یا نظارت مورد نیاز است.

• نظارت بر تولید بدون ورود به اتاق
• بهبود شرایط نور طبیعی
• مناسب برای بسته بندی، بازرسی و مناطق بافر
• از منطقه بندی و نظارت بر گردش کار پشتیبانی کنید

مقایسه عملی: پنل ها در مقابل ویندوز

کارگاه ها برای اولویت بندی پانل ها مناسب ترند

مناطق فرآوری مواد غذایی

دیوارها نیاز به شستشوی مکرر دارند که مقاومت در برابر لکه و خوردگی را مهم تر می کند.

کارگاه های بسته بندی

کنترل گرد و غبار و تمیزی پانل ها را در اولویت بهتری قرار می دهد.

مناطق ذخیره سازی و بافر

سیستم های دیواری بادوام معمولا کاربردی ترین راه حل هستند.

چه زمانی ویندوز اتاق تمیز ارزش اولویت بندی را دارند

مناطق بازرسی و نظارت

مدیران می توانند بدون ورود به اتاق عملیات را مشاهده کنند.

مناطق پر تردد

دید می تواند باز شدن های غیر ضروری در را کاهش دهد.

کارگاه های کم نور

ویندوز نور طبیعی و راحتی کارمندان را بهبود می بخشد.

پیکربندی توصیه شده برای کارگاه های کم تمیزی

برای اکثر مناطق تولید با تمیزی پایین، یک راه حل عملی است پانل ها first, windows second :

• از پانل های اتاق تمیز برای دیوارها و سقف های اصلی استفاده کنید
• پنجره های ثابت را در نقاط مشاهده کلیدی نصب کنید
• برای آب بندی بهتر دهانه های غیر ضروری را کاهش دهید
• در صورت نیاز بعداً ویندوز بیشتری اضافه کنید

نتیجه گیری

در کارگاه های با تمیزی پایین، پنل های اتاق تمیز معمولاً کاربردی تر از پنجره های اتاق تمیز هستند زیرا تعیین می کنند عملکرد پایه آب بندی، دوام، راندمان تمیز کردن و پایداری محیطی . پنجره های اتاق تمیز به بهترین وجه به عنوان مکملی برای مدیریت و دید استفاده می شوند. برای کاربردی بودن طولانی مدت، ابتدا پانل ها را اولویت بندی کنید، سپس در صورت نیاز پنجره ها را اضافه کنید.
