چارچوب سازه فولادی چیست؟

نحوه انتخاب سمت راست پرل های استیل C شکل مشخصات بر اساس الزامات بار ساختمان

اصل اولیه در انتخاب مشخصات پرلین های فولادی C شکل برای طراحی سازه های فولادی این است که اطمینان حاصل شود که نسبت ارتفاع مقطع (H) به دهانه معمولاً بین 1/35 و 1/50 است، در حالی که مدول مقطع باید حداکثر گشتاور خمشی را تحمل کند. برای کارخانه های صنعتی با دهانه استاندارد 6 متر، مشخصات ترجیحی معمولاً C180×60×20×2.5 یا C200×70×20×3.0 است. مشخصات خاص باید بر اساس محاسبات دقیق بارهای مرده، بارهای زنده و بارهای محیطی (باد و برف) تعیین شود.

تأثیرات خاص انواع بار کلیدی بر انتخاب

به عنوان اجزای فولادی جدار نازک با شکل سرد، پرلین های فولادی C شکل دارای نسبت مقاومت به وزن بالایی هستند، اما پاسخ آنها به انواع بارهای مختلف به طور قابل توجهی متفاوت است:

بارهای مرده و خود وزن سیستم سقف

بارهای مرده شامل وزن ورق های فولادی با پوشش رنگی یا پانل های ساندویچ است. به عنوان مثال، استفاده از یک ساندویچ پانل پشم شیشه با ضخامت 75 میلی متر، وزن خود را تقریباً 12 تا 15 کیلوگرم در هر متر مربع افزایش می دهد. اگر یک سیستم فتوولتائیک بر روی سقف نصب شده باشد، ضخامت دیواره پرلین باید از 2.0 میلی متر به 2.5 میلی متر یا بیشتر بر اساس بار اضافی 15-20 کیلوگرم بر متر مربع افزایش یابد.

بارهای محیطی آب و هوایی (باد و برف)

در نواحی با بارهای سنگین برف، پرلین ها باید مقاومت فشاری شدیدی داشته باشند. در مناطق ساحلی با بادهای شدید، مکش باد ممکن است باعث شود که فلنج پایینی پرلین تحت فشار پایداری خود را از دست بدهد. بنابراین، توصیه می‌شود مشخصاتی با عرض فلنج (B) کمتر از 60 میلی‌متر در مناطق با فشار باد زیاد برای افزایش صلبیت پیچشی انتخاب کنید.

مرجع مشترک پرل های استیل C شکل مشخصات و دهانه بار

برای ایجاد تعادل بین ایمنی و صرفه جویی در مواد، توصیه های انتخاب صنعتی بر اساس شرایط بار مرسوم به شرح زیر است:

پیشنهادات انتخاب عملی برای بهبود ایمنی سازه

هنگام تعیین مشخصات، علاوه بر ابعاد فیزیکی، نکات فنی زیر نیز باید رعایت شود:

• محدودیت های انحراف را به شدت اعمال کنید: انحراف دیوارهای سقفی تحت ترکیب بار کامل نباید از L/150 تجاوز کند. به عنوان مثال، انحراف رو به پایین یک تاق با دهانه 6 متری باید در 40 میلی متر کنترل شود. در غیر این صورت، بخش باید افزایش یابد.
• بهینه سازی مقاومت مواد: برای پروژه هایی با بارهای بالاتر، استفاده از فولاد با گرید Q355 به جای Q235 معمولی می تواند به طور قابل توجهی ظرفیت باربری را بهبود بخشد و در عین حال مشخصات کوچکتر را حفظ کند و به طور موثر وزن سازه اصلی را کاهش دهد.
• ملاحظات مقاومت در برابر خوردگی: اگرچه پره های فولادی C شکل دارای مقاومت در برابر خوردگی خوبی هستند، اما در محیط های اسیدی یا ساحلی، مشخصات با لایه گالوانیزه کمتر از 275 گرم بر متر مربع باید انتخاب شود تا از کاهش ظرفیت باربری به دلیل خوردگی مواد جلوگیری شود.

که عملکرد عایق حرارتی بهتری دارد: ورق های پروفیل فولادی رنگی یا ساندویچ پانل رنگی استیل ?

نتیجه روشن این است که ساندویچ پانل رنگی استیل offer significantly superior thermal insulation performance در مقایسه با ورق های پروفیل فولادی با پوشش رنگی. در حالی که یک ورق پروفیل تک لایه در درجه اول به عنوان یک مانع آب و هوا با مقاومت حرارتی ناچیز عمل می کند، یک ساندویچ پانل از یک لایه عایق هسته ای استفاده می کند که یک شکست حرارتی قوی ایجاد می کند. در کاربردهای صنعتی عملی، تغییر به پانل های ساندویچ می تواند منجر به کاهش دمای داخلی شود 10 تا 15 درجه سانتی گراد در ماه های اوج تابستان .

تفاوت های ساختاری اصلی و مقاومت حرارتی

شکاف در عملکرد عایق نتیجه مستقیم ترکیب مقطعی این دو ماده است:

ورق های پروفیل فولادی رنگی تک لایه

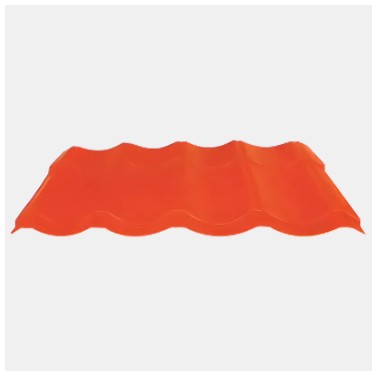

ورق های پروفیلی مانند YX25-210-840 از فولاد با رسانایی بالا ساخته شده اند. بدون هسته یکپارچه، گرمای تابش خورشیدی تقریباً بلافاصله به داخل ساختمان منتقل می شود. اینها برای انبارها یا سوله هایی که گرم نمی شوند ایده آل هستند تنظیم حرارتی در اولویت نیست .

ساندویچ پانل های کامپوزیت استیل رنگی

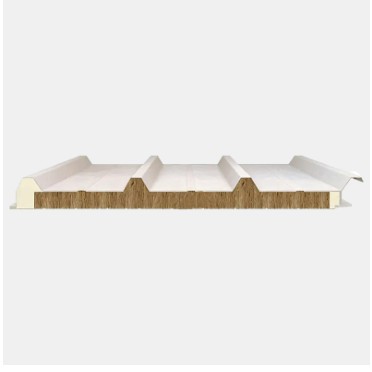

این پانل ها از دو پوسته فولادی تشکیل شده اند که هسته ای از پلی اورتان (PU)، پشم سنگ یا EPS را به هم متصل می کنند. این ساختار "ساندویچی" به طور موثر انتقال حرارت رسانا را مسدود می کند. الف پانل یکپارچه پلی اورتان به عنوان مثال، بالاترین راندمان حرارتی موجود در ساخت و سازهای صنعتی مدرن را فراهم می کند.

داده های فنی: مقایسه هدایت حرارتی

داده های زیر هدایت حرارتی (λ) مواد مختلف را نشان می دهد. مقادیر کمتر نشان دهنده خواص عایق بهتر است:

دستورالعمل های کاربرد استراتژیک

هنگام انتخاب بین این مواد، الزامات عملکردی خاص پروژه را در نظر بگیرید:

• تاسیسات کنترل آب و هوا: برای نگهداری در سرد یا فرآوری مواد غذایی، پانل یکپارچه پلی اورتانs برای حفظ تفاوت های شدید دما ضروری هستند.
• ایمنی آتش نشانی صنعتی: جایی که مقاومت در برابر آتش به اندازه عایق حیاتی است، ساندویچ پانل پشم سنگ بهترین انتخاب هستند که حفاظت در برابر آتش درجه A را ارائه می دهند.
• پناهگاه های اقتصادی: ورق های پروفیلی مانند YX35-125-750 برای سازه های فضای باز یا ساختمان های کشاورزی که در آن آب و هوای داخلی مدیریت نمی شود مقرون به صرفه هستند.

ارزش افزوده از سیستم های ساندویچ پانل

فراتر از تنظیم حرارت، ساندویچ پانل ها مزایای مهندسی متعددی نسبت به ورق های تک لایه دارند:

• میرایی صوتی: ماده اصلی به طور قابل توجهی نویز ضربه ناشی از باران و باد را جذب می کند.
• استحکام سازه: سفتی مرکب اجازه می دهد افزایش دهانه بین پرلین های فولادی C شکل ، کاهش مصرف کلی فولاد سازه ای.
• کنترل تراکم: عایق کاری مداوم از تجمع رطوبت داخلی (عرق کردن)، محافظت از موجودی و وسایل داخلی جلوگیری می کند.

تجزیه و تحلیل مزیت اصلی: چرا ساختمان های مرتفع به عرشه فولادی ترجیح می دهند

کفپوش فولادی صرفاً الگویی برای مرحله ساخت و ساز نیست. در کل چرخه عمر ساختمان نقش مهمی ایفا می کند:

عملکرد و ایمنی سازه

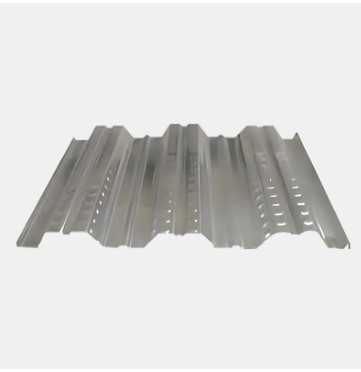

عرشه فولادی (مانند مدل YX 75-293-880 با مقاومت بالا ) استحکام جانبی دال کف را از طریق شکل موجدار آن تا حد زیادی بهبود می بخشد. در ساختمان‌های بلند، این ساختار دال مرکب به طور موثری افزونگی لرزه‌ای را افزایش می‌دهد و یک سکوی کار محکم را بلافاصله پس از تخمگذار فراهم می‌کند و ایمنی کارگران را در ارتفاعات بالا تضمین می‌کند.

کاهش قابل توجه در خود وزنی ساختاری

وزن خود هر طبقه در یک ساختمان مرتفع فشار زیادی بر فونداسیون وارد می کند. استفاده از عرشه فولادی امکان کاهش ضخامت دال بتنی را فراهم می کند. به طور قابل توجهی وزن کف را سبک می کند . این امر طراحان را قادر می سازد تا ابعاد مقطع تیرها و ستون های قاب اصلی را کاهش دهند و به استفاده بهتر از فضای معماری دست یابند.

مقایسه عمیق پارامترهای فنی

جدول زیر به وضوح تفاوت عملکرد بین این دو راه حل را در یک محیط بلند نشان می دهد:

توصیه های کاربردی برای مدل های معمولی

بر اساس نیازهای مختلف بار و دهانه در ساختمان های بلند، مدل های حرفه ای زیر توصیه می شود:

• YX 51-253-760 نوع باربر با دنده بالا: مناسب برای ساختمان های اداری با دهانه بزرگ، استحکام کلی دال را فراهم می کند.
• نوع کامپوزیت سبک YX 35-125-750: مناسب برای سناریوهای بار سبک مانند ساختمان های مسکونی، ارائه کارایی نصب بسیار بالا.
• نوع باربر عریض YX 51-304-914: مناسب برای کف سازی در مساحت بزرگ، کاهش درزهای روی هم قرار گرفته و بهبود هوابندی.

نتیجه گیری و مشاوره تخصصی

با در نظر گرفتن عملکرد مکانیکی، سرعت ساخت و ساز و هزینه های جامع، کفپوش فولادی بدون شک بهترین انتخاب برای کف سازی ساختمان های بلند است . در حین اجرا، توصیه می شود با هم کار کنید سیستم های پرلین فولادی C شکل برای طراحی دیوار و پشتیبانی کمکی برای اطمینان از انتقال نیرو پایدارتر و قابل اعتماد برای کل سیستم سازه فولادی.

نحوه انتخاب مناسب سیستم های سازه های فولادی بر اساس دهانه و بار؟

انتخاب سیستم سازه فولادی مناسب باید از اصل اساسی پیروی کند: "سیستم های مشبک/خرپایی برای دهانه های بزرگ، سیستم های کامپوزیت/سنگین برای بارهای زیاد، و قاب های پورتال برای دهانه های کوچک تا متوسط." با تطبیق دقیق دهانه و بار مورد نیاز، می توانید کاهش مصرف فولاد را به حداکثر برسانید و چرخه های ساخت و ساز را کوتاه کنید و در عین حال ایمنی سازه را تضمین کنید. به طور معمول، برای کارخانه های صنعتی استاندارد با دهانه 18-36 متر ، سیستم قاب پورتال نشان دهنده تعادل بهینه اقتصاد و ثبات است.

توصیه های انتخاب سیستم بر اساس فواصل دهانه

دهانه مستقیماً ابعاد مقطع اجزاء و استانداردهای کنترل انحراف را تعیین می کند. در زیر مراجع انتخاب معمولی برای محدوده های مختلف دهانه وجود دارد:

دهانه کوچک و متوسط (12 تا 24 متر)

در این محدوده، الف سیستم قاب پورتال توصیه می شود. این سیستم از فولاد H شکل تار جامد به عنوان قاب سفت و سخت اصلی که توسط آن پشتیبانی می شود، استفاده می کند جنس استیل C شکل به عنوان سیستم پشتیبانی ثانویه پرلین های فولادی C شکل دارای خواص مکانیکی مقطعی پایدار، وزن سبک و نسبت استحکام به وزن بالا هستند که به طور موثر بارهای روکش را به سازه اولیه منتقل می کنند.

دهانه بزرگ (24 تا 48 متر)

هنگامی که دهانه بیش از 30 متر است، وزن خود اجزای شبکه جامد به سرعت افزایش می یابد. در چنین مواردی، خرپاهای لوله فولادی یا سازه های قاب فضایی پیشنهاد می شوند. این سیستم ها تا حد زیادی استفاده از مواد را از طریق تبدیل فشرده سازی و کشش بین اعضا بهبود می بخشد و آنها را برای استادیوم ها، آشیانه های هواپیما و مراکز لجستیک صنعتی با دهانه بزرگ مناسب می کند.

تاثیر خاص شرایط بار در انتخاب کامپوننت

بارها شامل بارهای مرده و همچنین بارهای زنده مانند بارهای برف، باد و جرثقیل هستند:

• بارهای سنگین صنعتی: اگر سقف باید از تجهیزات بزرگ یا عملیات با شدت بالا پشتیبانی کند، انتخاب کنید سقف های باربر دنده عمیق (به عنوان مثال، YX50-410-820) یا high-strength profiled sheets to enhance local load capacity.
• بارهای دینامیکی (جرثقیل): برای گیاهان با جرثقیل های سنگین، ساختار اصلی باید استفاده شود تیرهای H جوش داده شده یا ستون های مشبک ، همراه با عرشه های کف فولادی با مقاومت بالا مانند YX 75-293-880 برای مدیریت اثرات دینامیکی مکرر.
• بارهای حفاظت از محیط زیست: در مناطق پر فشار باد، سیستم پشتیبانی ثانویه، مانند جنس استیل C شکل برای اطمینان از عملکرد مکانیکی پایدار، باید متراکم‌تر گذاشته شود.

جدول تطبیق دهانه، بار و اجزای ساختاری

جدول زیر الزامات اجزای سازه فولادی را بر اساس ترکیبات دهانه و بار مختلف خلاصه می کند:

استراتژی های عملی برای بهینه سازی انتخاب

در مهندسی واقعی، برای بهینه سازی بیشتر سیستم، روی این جزئیات تمرکز کنید:

• یکپارچه سازی پاکت ساختمان: انتخاب کردن پانل های یکپارچه پلی اورتان (PU). می تواند به طور همزمان نیازهای عایق و سبک وزن را برآورده کند و بار ساختاری ناشی از وزن سیستم پوشش را کاهش دهد.
• هماهنگی سیستم طبقه: برای سازه های بلند یا چند طبقه، عرشه های کف کامپوزیت را در اولویت قرار دهید YX 32-130-780 برای تشکیل یک سازه باربر مرکب پایدار.
• سازگاری مواد: اطمینان از تطابق پارامترهای مکانیکی بین جنس استیل C شکل , ورق های پروفیلی رنگی ، و ساندویچ پانل به طور قابل توجهی عمر سرویس و کارایی تعمیر و نگهداری ساختمان را بهبود می بخشد.
