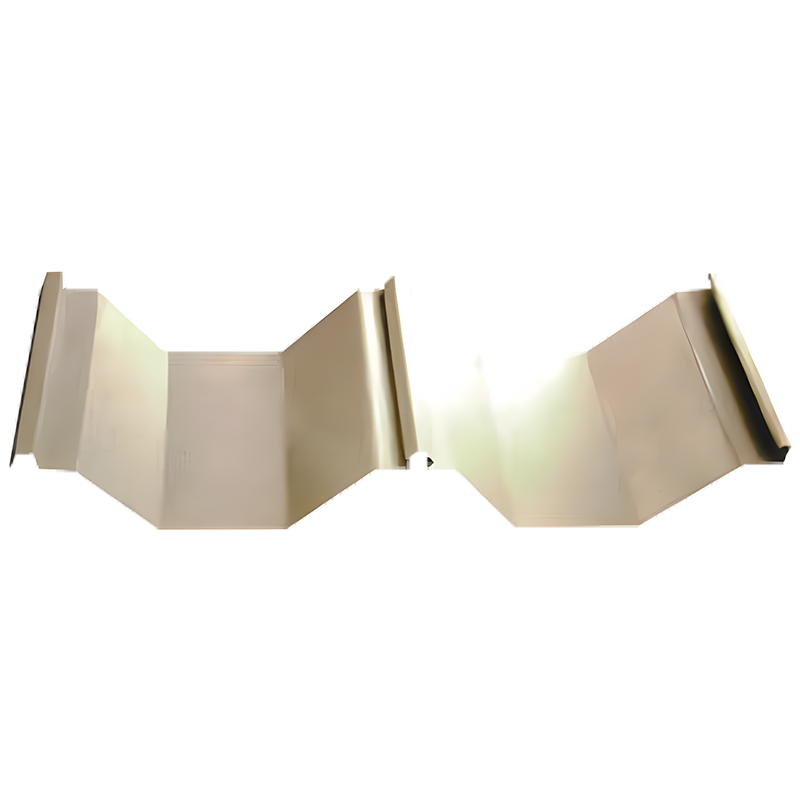

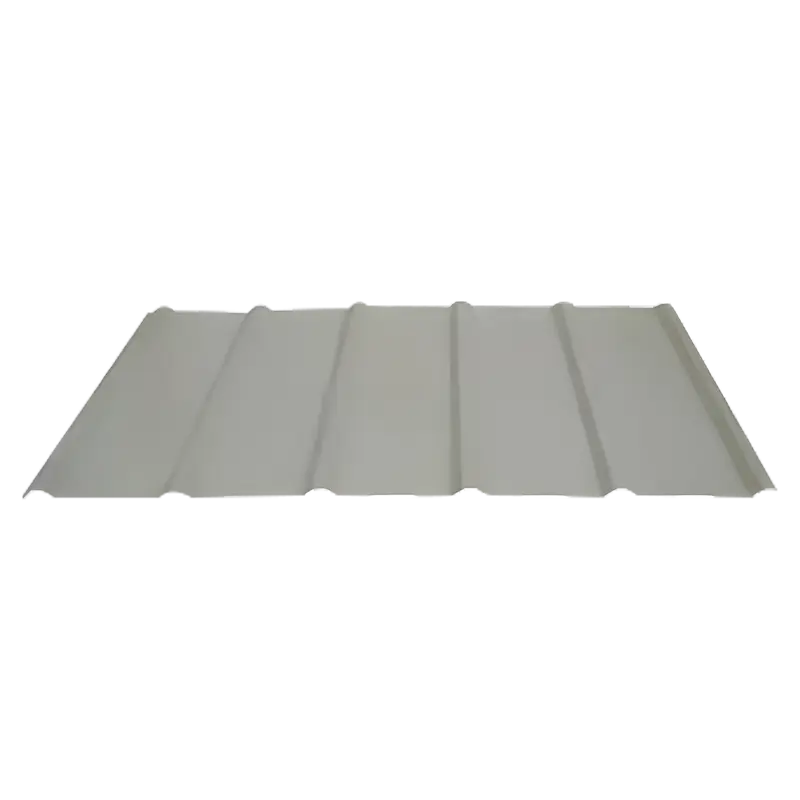

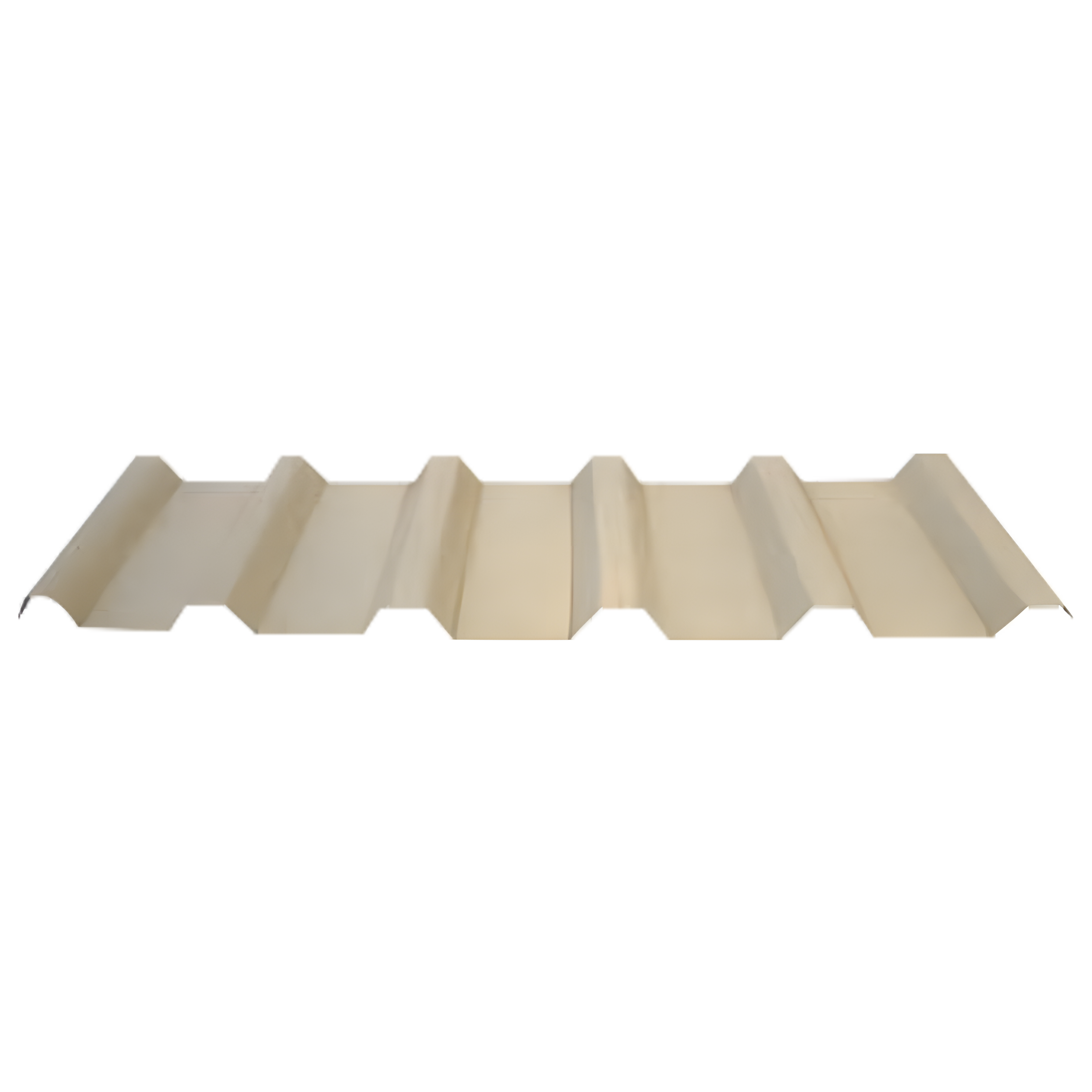

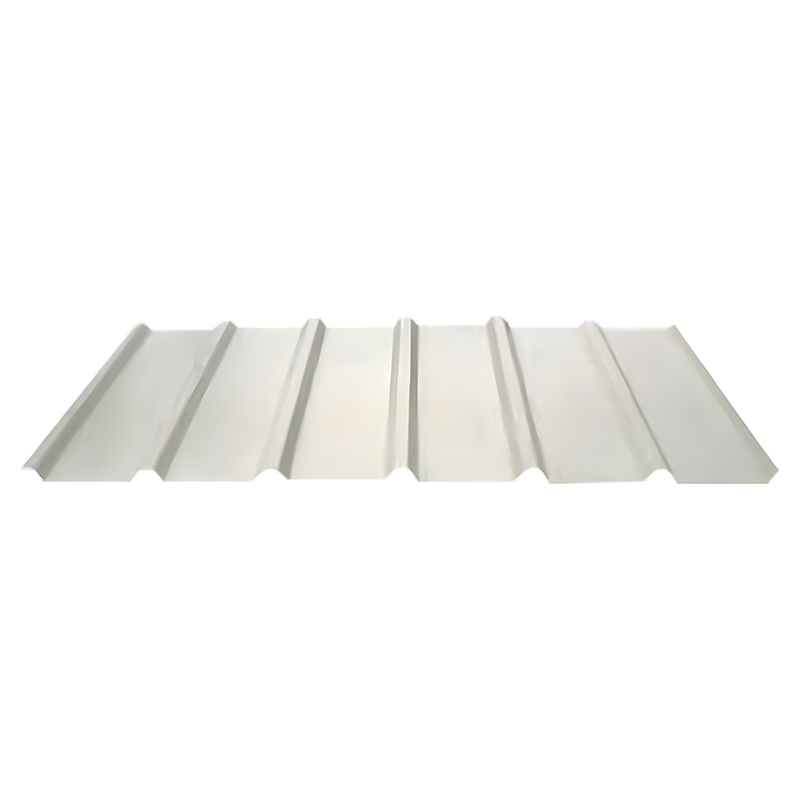

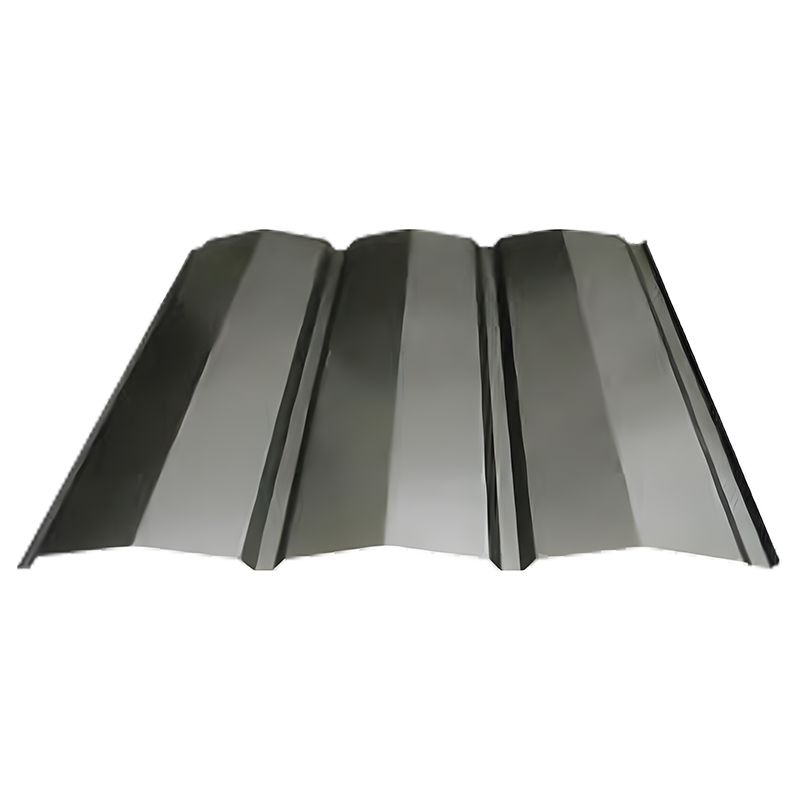

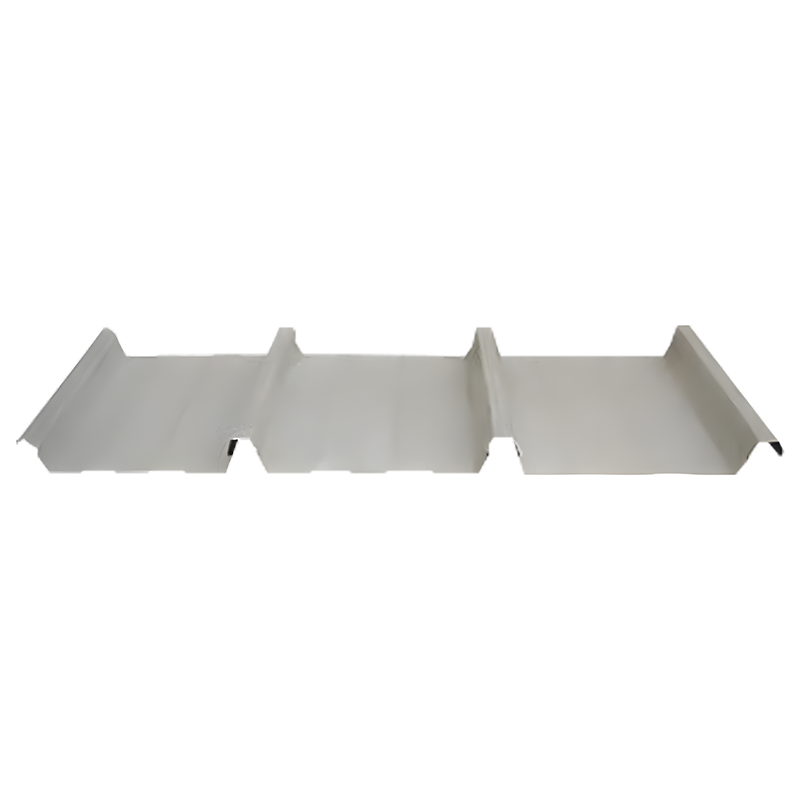

    1. ورق های پروفیلی فولادی با روکش رنگی

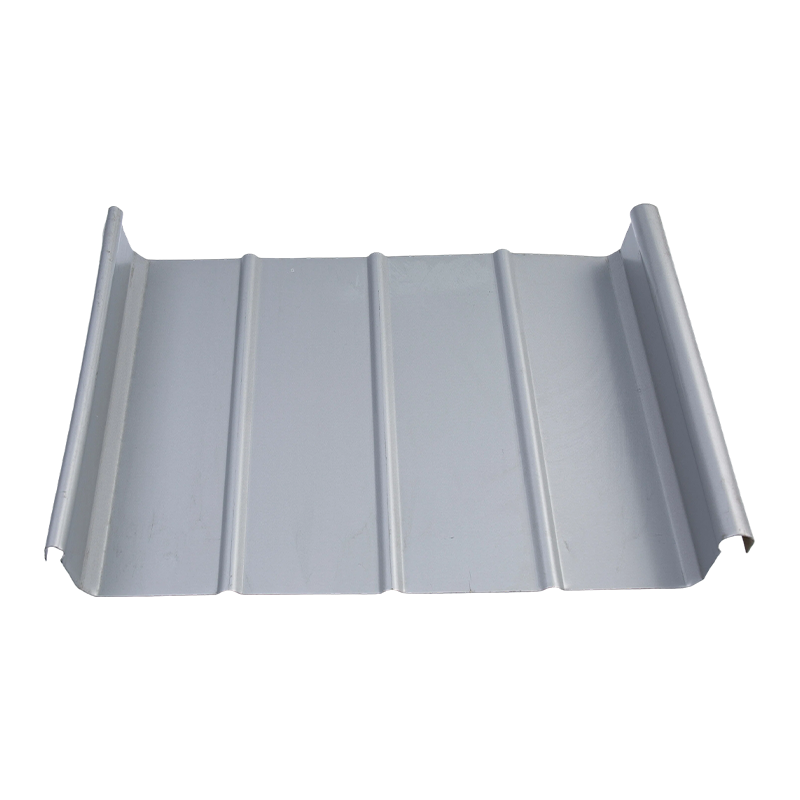

    2. کفپوش فولادی
    3. ساندویچ پانل استیل رنگی
    4. جنس استیل C شکل
  3. سیستم های ساختمان موقت

محصولات داغ

درباره قیصر

Kaisier Cleans the Globe Tech Powers Tomorrow

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China Custom Steel Structure System Factory and OEM Steel Structure Framework Supplier, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
مشخصات شرکت
گواهی افتخار
  • ISO 9001
  • ISO 14001
  • ISO 45001

محصولات مرتبط

آخرین اخبار ما

بازخورد پیام

سیستم سازه های فولادی Industry knowledge

A چارچوب سازه فولادی یک اسکلت باربر است که از ستون های فولادی، تیرها، خرپاها و اعضای مهاربندی تشکیل شده است که با هم کار می کنند تا بارهای عمودی و افقی را به طور ایمن به فونداسیون منتقل کنند. در مقایسه با ساخت و ساز بتنی سنتی، چارچوب های فولادی ارائه می شود 30 تا 50 درصد جدول زمانی ساخت سریعتر ، نسبت قدرت به وزن برتر و عمر مفید 50-70 سال با نگهداری مناسب [^86^]. این ویژگی‌ها، فولاد را به ماده غالب کارخانه‌ها، انبارها، مراکز لجستیکی و تأسیسات صنعتی بزرگ در سراسر جهان تبدیل می‌کند.

برای شرکت هایی مانند شرکت فناوری پاک ژجیانگ Kaisier, Ltd. - یک کارخانه سیستم سازه فولادی سفارشی چین و تامین کننده OEM - چارچوب های فولادی ستون فقرات تاسیسات تولید پانل اتاق تمیز را تشکیل می دهند. پایگاه‌های تولید آن‌ها در چین و تایلند به چارچوب‌های فولادی با مهندسی دقیق متکی هستند تا خطوط تولید هوشمند را در خود جای دهند و زنجیره‌های تامین پایدار برای پروژه‌های تصفیه هوا کلاس 100 تا کلاس 300000 را در سراسر مراقبت‌های بهداشتی، الکترونیک و صنایع غذایی تضمین کنند.

چهار نوع اصلی از سازه های فولادی

چارچوب های فولادی برای همه یکسان نیستند. انتخاب بستگی به الزامات دهانه، پروفیل های بار و محدودیت های معماری دارد. چهار نوع غالب عبارتند از:

قاب سخت پورتال

قاب سخت پورتال پرکاربردترین سیستم در ساخت و سازهای صنعتی است. این شامل ستون ها و تیرهایی است که به طور صلب در اتصالات به هم متصل شده اند و یک "دهانه شفاف" بدون ستون های داخلی ایجاد می کنند. این طرح برای انبارها، آشیانه های هواپیما و تأسیسات تولیدی که فضای بدون مانع در کف بسیار مهم است، ایده آل است. قاب‌های پورتال معمولاً از بخش‌های فولادی نورد گرم استفاده می‌کنند و می‌توانند به دهانه‌هایی دست یابند 20-50 متر از نظر اقتصادی [^89^]. دهانه‌های کوتاه‌تر، ظرفیت باربری سنگین‌تری را ممکن می‌سازد، زیرا فشار وارده بر تیرها و ستون‌ها کاهش می‌یابد.

سازه اسکلت فلزی ساختمان

این چارچوب اصلی تیرها و ستون‌های فولادی، انعطاف‌پذیری چیدمان تقریباً بی‌نهایت را ارائه می‌دهد. معمولاً در ساختمان‌های چند واحدی مانند مجتمع‌های اداری، برج‌های آپارتمانی و بلندمرتبه‌ها استفاده می‌شود که در آنها سازگاری بسیار مهم است [90^]. این سیستم در توزیع بارها در چندین طبقه عالی است و می تواند برای عملکرد هیبریدی با هسته های بتنی ترکیب شود.

سازه خرپا

خرپاها چارچوب های مثلثی از اعضای فولادی هستند که از مواد بسیار کمتری نسبت به تیرهای شبکه جامد استفاده می کنند و در عین حال استحکام بیشتری را به دست می آورند. خرپاهای هواپیما بارهای دو بعدی را تحمل می کنند، در حالی که خرپاهای فضایی نیروها را در سه بعد توزیع می کنند. یک قاب فضایی با طراحی خوب می‌تواند مناطق بسیار بزرگی را با حداقل پشتیبانی داخلی پوشش دهد و آن را برای عرصه‌های ورزشی، سالن‌های نمایشگاه و پایانه‌های فرودگاهی مناسب می‌سازد [^84^].

ساختار شبکه (Space Frame).

سازه‌های شبکه‌ای، سازه‌های فضایی استاتیکی نامعین مرتبه بالا هستند که از میله‌های به هم پیوسته زیادی تشکیل شده‌اند. آنها سبک وزن، بسیار سفت و سخت هستند و مقاومت لرزه ای عالی دارند. این چارچوب‌ها اغلب در سالن‌های ورزشی، سایبان‌ها و آشیانه‌هایی که دهانه‌های بزرگ و هندسه‌های پیچیده مورد نیاز است استفاده می‌شوند [^89^].

جدول 1: مقایسه انواع سازه های فولادی
نوع چارچوب دهانه معمولی کاربرد اولیه مزیت کلیدی نوع بخش فولادی
قاب سخت پورتال 20-50 متر انبارها، کارخانه ها فاصله خالی، بدون ستون داخلی بخش های H/I نورد گرم
قاب ساختمان متغیر ادارات، بلندمرتبه ها حداکثر انعطاف پذیری چیدمان تیرهای فلنج پهن، ستون
سازه خرپا 30-100 متر پل ها، سقف ها، برج ها راندمان مواد، استحکام بالا بخش های زاویه ای، لوله های توخالی
Grid/Space Frame 40-200 متر استادیوم ها، آشیانه ها توزیع بار سه بعدی لوله های دایره ای توخالی

مشخصات مواد و استانداردهای اجزاء

عملکرد یک چارچوب فولادی با درجه فولاد، هندسه مقطع و تیمارهای محافظ تعیین می شود. درک این مشخصات برای تدارکات و کنترل کیفیت ضروری است.

نمرات فولاد و خواص مکانیکی

فولاد ساختاری اولیه معمولا استفاده می شود نمرات Q235، Q345 یا ASTM A36/A572 . فولاد Q345 استحکام تسلیم تقریباً 345 مگاپاسکال را ارائه می دهد 45 درصد بالاتر از Q235 ، آن را به انتخاب ارجح برای چارچوب های صنعتی با بار سنگین تبدیل می کند. برای محیط‌های خورنده مانند تأسیسات اتاق تمیز ساحلی، SUS304 یا فولاد گالوانیزه داغ (روکش روی ≥80 میکرومتر) برای جلوگیری از تخریب زنگ [^83^] مشخص شده است.

اجزای اصلی

یک چارچوب فولادی کامل از چهار عنصر ضروری انتقال بار تشکیل شده است:

  • ستون ها : اعضای عمودی که بارها را از تیرها و دالها به پی منتقل می کنند. بخش های رایج شامل تیرهای H و ستون های جعبه است.
  • تیرها : اعضای افقی که بین ستون ها قرار می گیرند. مقاطع I و تیرهای کامپوزیت جوشی برای دهانه های بیش از 12 متر استاندارد هستند.
  • مهاربندی : اعضای مورب یا عرضی که در برابر نیروهای جانبی ناشی از باد و بارهای لرزه ای مقاومت می کنند. مهاربندی میله ای و مهاربندی پورتال پیکربندی های معمولی هستند.
  • گره های اتصال : اتصالات پیچی یا جوشی که رفتار صلب یا لولایی را تضمین می کند. پیچ و مهره های اصطکاکی با استحکام بالا (درجه 10.9) برای اتصالات قاب پورتال [^83^] استاندارد هستند.

تصفیه سطح و حفاظت در برابر آتش

چارچوب های فولادی برای اطمینان از طول عمر به پوشش های محافظ نیاز دارند. درمان استاندارد شامل شات بلاست به درجه Sa2.5 و به دنبال آن یک پرایمر غنی از روی اپوکسی (60-80 میکرومتر)، یک پوشش میانی اپوکسی (100-120 میکرومتر) و یک پوشش پلی اورتان (40-60 میکرومتر) قرار می گیرد. برای مقاومت در برابر آتش، پوشش‌های آتش‌زا یا پشم معدنی پاشیده شده می‌تواند فراهم شود 1-3 ساعت امتیاز آتش بسته به ضخامت پوشش و ضریب مقطع فولادی [^83^].

گردش کار و جدول زمانی ساختمان از پیش مهندسی شده (PEB).

چارچوب های فولادی از پیش مهندسی شده نشان دهنده پیشرفته ترین مدل تحویل در ساخت و ساز صنعتی است. قطعات در یک کارخانه طراحی، برش، حفاری و جوش داده می شوند، سپس برای مونتاژ سریع به محل ارسال می شوند. این رویکرد به طور چشمگیری برنامه های پروژه را فشرده می کند.

جدول 2: جدول زمانی پروژه PEB معمولی برای تسهیلات 2000 تا 5000 متر مربع
فاز مدت زمان کالاهای تحویلی کلیدی
مهندسی و نقشه کشی 3-6 هفته محاسبات سازه، نقشه های ساخت
ساخت کارخانه 6-12 هفته قطعات برش، جوش، سوراخ شده با QA/QC
حمل و نقل و ترخیص 2-5 هفته حمل و نقل کانتینری، ترخیص کالا از گمرک
نصب سایت 4-8 هفته پیچ و مهره، جوش، تراز، بازرسی
جدول زمانی کل 16-24 هفته آماده برای چیدمان داخلی

این جدول زمانی به طور مطلوب با ساخت و ساز بتن معمولی مقایسه می شود، که معمولاً نیاز دارد 9-18 ماه برای یک تسهیلات معادل کار آماده سازی سایت و فونداسیون همزمان با ساخت کارخانه انجام می شود و برنامه زمان بندی را بیشتر فشرده می کند [^87^].

ساختار هزینه و تحلیل اقتصادی

درک محرک های هزینه چارچوب های فولادی، بودجه بندی بهتر و مذاکره با تامین کننده را امکان پذیر می کند. هزینه ها بر اساس پیچیدگی، پایان کار و موقعیت جغرافیایی به طور قابل توجهی متفاوت است.

معیارهای هزینه واحد

برای یک ساختمان صنعتی پایه تک دهانه، هزینه های صرفاً عرضه معمولاً از این محدوده متغیر است 80 تا 150 دلار در هر متر مربع (قبل از کار). ساختمان‌های کاملاً عایق‌شده با سیستم‌های جرثقیل و پرداخت‌های معماری قابل دسترسی هستند 200 تا 400 دلار در هر متر مربع . نصب، فونداسیون و کارهای عمرانی اضافی هستند [^87^]. این ارقام مناطق استاندارد باد را در نظر می گیرند. مناطق طوفان یا طوفان مستعد به بخش های سنگین تری نیاز دارند و ممکن است هزینه ها را 15 تا 25 درصد افزایش دهند.

مزایای هزینه چرخه عمر

در حالی که هزینه های اولیه مواد ممکن است از بتن یا چوب فراتر رود، چارچوب های فولادی اقتصاد چرخه عمر بالاتری را ارائه می دهند:

  1. پس انداز بنیاد : وزن سبکتر فولاد حجم فونداسیون و تقویت را 20 تا 30 درصد کاهش می دهد.
  2. کاهش تعمیر و نگهداری : فولاد در برابر موریانه، پوسیدگی و کپک مصون است. هزینه های نگهداری سالانه معمولاً می باشد 40 تا 60 درصد کمتر نسبت به سازه های چوبی [^86^].
  3. انعطاف پذیری گسترش : افزودن bay ها به یک قاب پورتال موجود به حداقل اختلال نیاز دارد و هیچ کار پایه برای بخش جدید نیاز دارد.
  4. ارزش باقیمانده : فولاد 100% قابل بازیافت است. در پایان عمر، نرخ بازیافت برای فولاد سازه‌ای بیشتر است 98% ، جبران هزینه های تخریب [^89^].

کاربردهای صنعتی و استانداردهای انطباق

چارچوب سازه های فولادی به بخش‌های متنوعی خدمت می‌کند، که هر یک بار و الزامات نظارتی منحصر به فرد را تحمیل می‌کنند. طراحی چارچوب مناسب باید با کدهای بین المللی و استانداردهای خاص بخش هماهنگ باشد.

تاسیسات صنعتی و تولیدی

کارخانه ها و کارگاه ها به چارچوب هایی نیاز دارند که بتوانند ماشین آلات سنگین، جرثقیل های سقفی و بارهای زنده بالا را پشتیبانی کنند. قاب های صلب پورتال با تیرهای جرثقیل (ظرفیت 5-50 تن ) استاندارد هستند. بارهای کف در تولید سنگین می تواند برسد 10-20 کیلونیوتن بر متر مربع ، نیاز به عرشه کف کامپوزیت فولاد-بتن مانند نمایه کف کامپوزیت YX 32-130-780 نشان داده شده در کاتالوگ محصولات [^85^].

انبارداری و لجستیک

مراکز تدارکات مدرن نیاز به ارتفاعات واضح بالا دارند (معمولا 8-12 متر ) برای قرار دادن سیستم های قفسه بندی خودکار. چارچوب‌های فولادی این حجم‌های عمودی را فعال می‌کنند و در عین حال از کف‌های نیم طبقه برای مناطق اداری یا مرتب‌سازی پشتیبانی می‌کنند. طراحی دهانه باز مدیریت کارآمد مواد و پیکربندی مجدد طرح آینده را تسهیل می کند [^88^].

کلین روم و تولید با تکنولوژی بالا

برای تولیدکنندگان پنل اتاق تمیز مانند Kaisier، چارچوب های فولادی باید الزامات سختگیرانه را برآورده کنند. این سازه باید از کانال‌های HVAC، پلنوم‌های فیلتراسیون و شبکه‌های سقف معلق پشتیبانی کند و در عین حال عایق ارتعاشی را حفظ کند. محدودیت های انحراف چارچوب معمولاً محدود به L/360 یا L/400 (که L طول دهانه است) برای جلوگیری از خرابی آب بندی در پاکت های اتاق تمیز. رتبه بندی مقاومت در برابر آتش 1-2 ساعت برای تأسیسات دارویی و الکترونیکی اجباری هستند.

مطابقت کد طراحی

چارچوب های فولادی باید مطابق با استانداردهای شناخته شده بین المللی مهندسی شوند. کدهای طراحی رایج عبارتند از:

  • ASCE 7 (ایالات متحده آمریکا): حداقل بارهای طراحی برای ساختمان ها و سایر سازه ها.
  • یوروکد 3 (EN 1993) : طراحی سازه های فولادی، که به طور گسترده در اروپا و آسیا پذیرفته شده است.
  • AS/NZS 1170 : اقدامات طراحی سازه برای پروژه های استرالیا و نیوزلند.
  • GB 50017 : استاندارد چینی برای طراحی سازه های فولادی، اجباری برای پروژه های داخلی [^87^].

بهترین روش های کنترل کیفیت و نصب

یکپارچگی یک چارچوب فولادی به همان اندازه که به کیفیت طراحی بستگی دارد به دقت نصب بستگی دارد. اقدامات زیر عملکرد و ایمنی سازه را تضمین می کند.

کنترل کیفیت ساخت

ساخت کارخانه باید از سیستم های مدیریت کیفیت ISO 9001 پیروی کند. نکات کلیدی بازرسی عبارتند از:

  • تحمل ابعاد طول های برش: ± 2 میلی متر برای تیرها، ± 1 میلی متر برای سوراخ پیچ
  • بازرسی کیفیت جوش: 100٪ بازرسی بصری به علاوه 20-30٪ آزمایش اولتراسونیک یا رادیوگرافی برای اتصالات حیاتی
  • تایید ضخامت پوشش روی: حداقل 80 میکرومتر برای اعضای گالوانیزه گرم در محیط های خورنده.

پروتکل های نصب سایت

مونتاژ در محل نیاز به بررسی توالی و تراز دقیق دارد:

  1. تایید بنیاد : موقعیت های پیچ لنگر باید قبل از قرار دادن ستون در برابر نقشه ها بررسی شود. تلورانس برای مرکزیت گروه پیچ است ± 5 میلی متر .
  2. نصب ستون : ستون ها بلند می شوند، روی پیچ های لنگر قرار می گیرند و به طور موقت مهار می شوند. عمودی با تئودولیت بررسی می شود. انحراف مجاز است H/1000 (که در آن H ارتفاع ستون است)، حداکثر 25 میلی متر .
  3. نصب پرتو : تیرها به صفحات انتهایی ستون با استفاده از پیچ و مهره های با استحکام بالا با گشتاور مطابق مشخصات پیچ می شوند. اتصالات اتصال در تیرهای چند دهانه باید حداقل به صورت پلکانی باشد 1 متر .
  4. مهاربندی installation : مهاربندی سقف و دیوار برای ایجاد پایداری جانبی قبل از چسباندن پرلین و کمربند نصب می شود.
  5. بازرسی نهایی : یک بررسی جامع تراز، گشتاور پیچ و یکپارچگی جوش را تایید می کند. آزمایش بار ممکن است برای تیرهای جرثقیل [^84^] انجام شود.

نادیده گرفتن این پروتکل‌ها می‌تواند منجر به ناهماهنگی، شکست اتصال، یا انحراف بیش از حد شود که هم ایمنی و هم عمر سرویس چارچوب را به خطر می‌اندازد. برای OEM چارچوب سازه فولادی تامین کنندگان، حفظ QC دقیق در چندین پایه تولید (همانطور که توسط Kaisier با امکانات در چین و تایلند انجام می شود) برای اطمینان از کیفیت محصول ثابت برای توزیع جهانی ضروری است.
